【案例分享】为某钢管厂定制的900mm范围的大直径

钢管有粗有细，大口径钢管在某些场合有着不可替代的作用，比如输送管道等，这种大口径的管材检测，就需要定制的大直径测径仪来完成检测。本文介绍的这个大直径测径仪就是为某大型钢管厂定制的200~900mm测量范围的精密仪器。

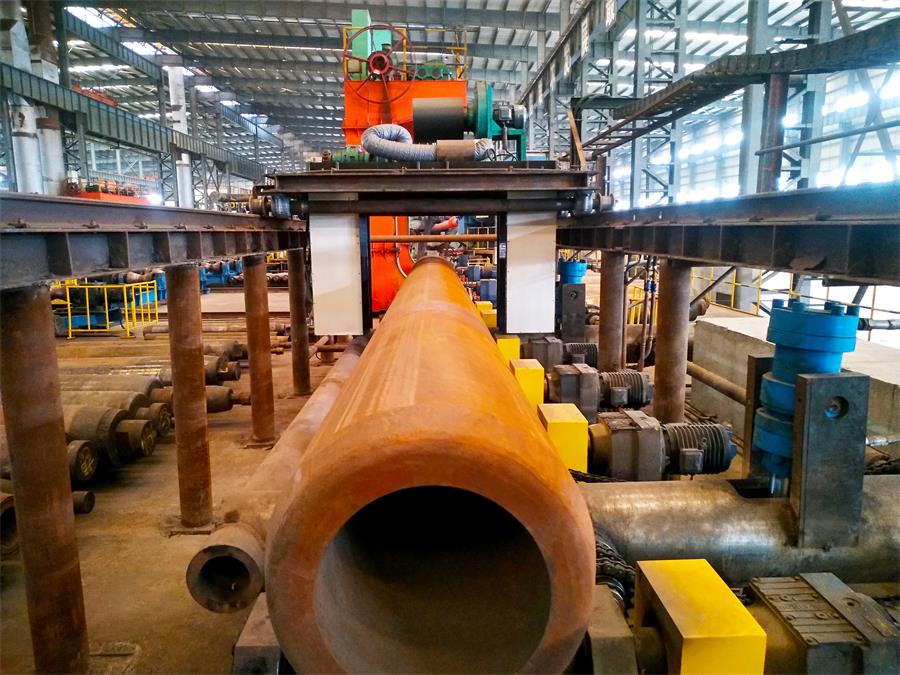

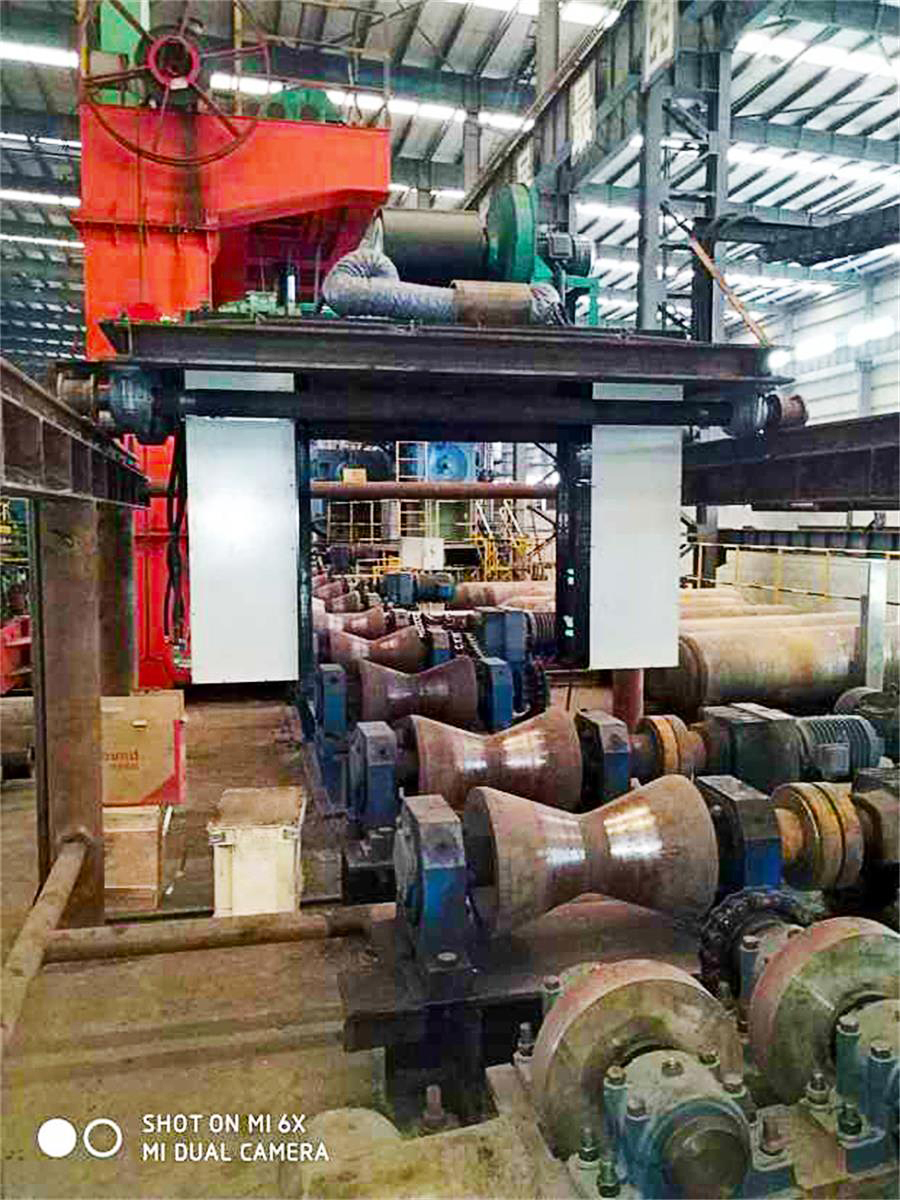

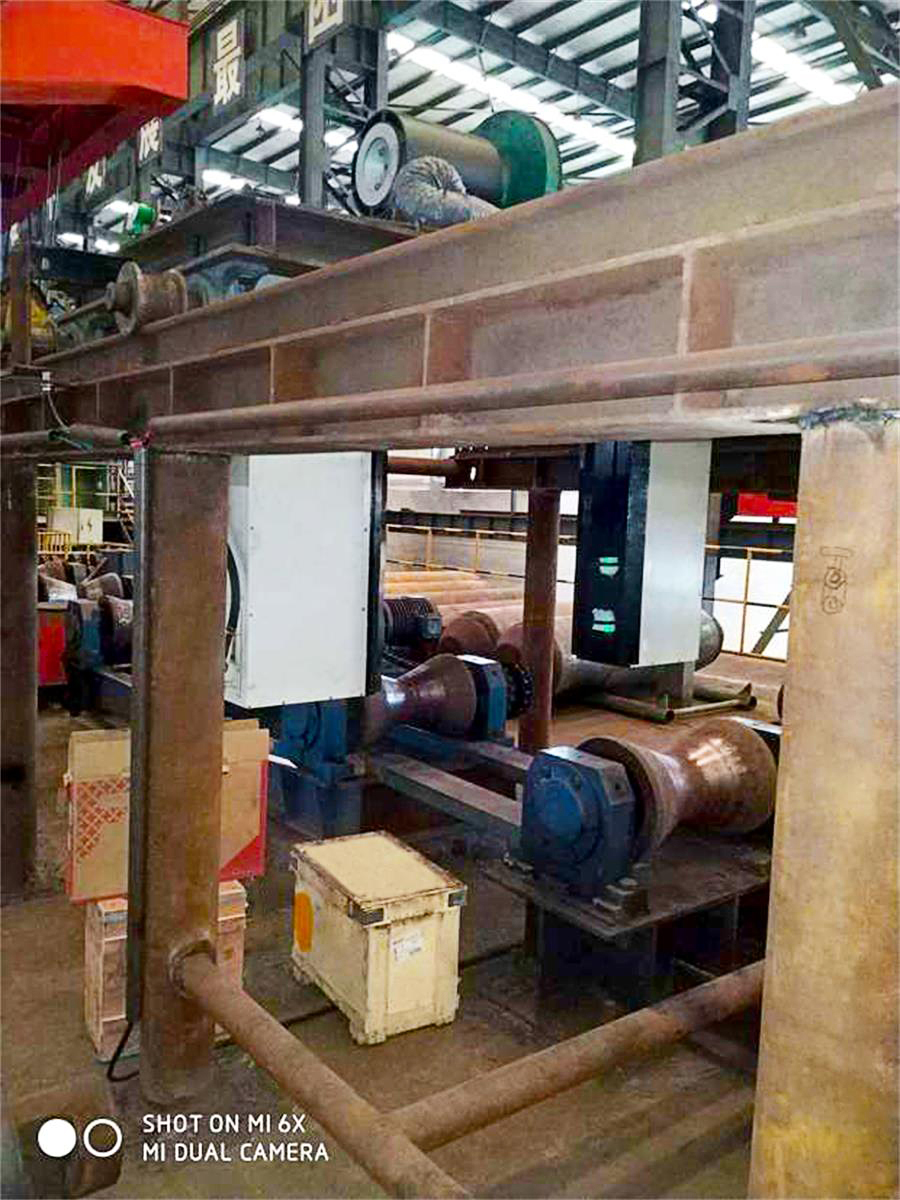

LPBJ900.1型测头间距可调式测径仪可广泛应用于工业场合棒材、管材的外径测量，可以实现生产时的连续在线动态测量和静态测量。本设备采用进口高精度传感器，工业计算机分析和计算测量结果，具有响应速度快、测量精度高和可靠性能好等优点。

测量原理

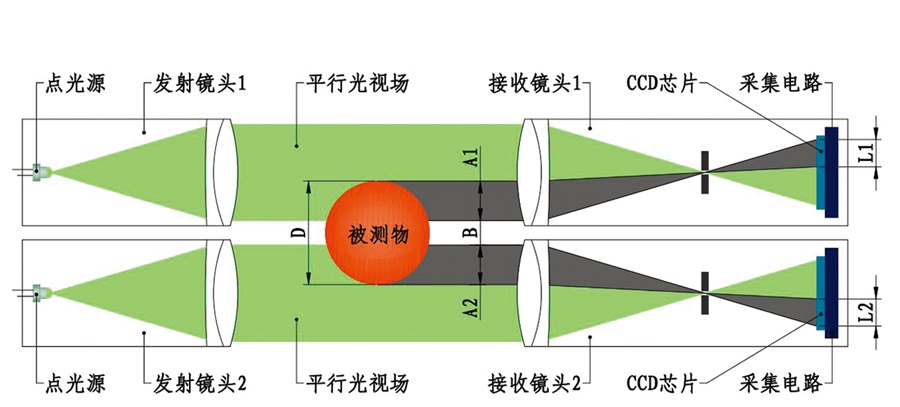

2套发射镜头分别发射出平行光射向2套接收镜头，通过接收镜头内的透镜使平行光束在光电转换元件上成像。当2束平行光内放入被测物时，在光电转换元件的像上就会出现虚拟的阴影，设其宽度分别为L1、L2。经过对光电转换元件发出的电信号的处理和计算可以得出L1、L2所对应的尺寸A1、A2，A1加A2再加上两个镜头之间的净间距B即可得出被测物的尺寸D。

设备参数

测量范围（mm）：φ200～φ900；

被测物直径（mm）：φ273～φ850；

测量精度（mm）：≤0.1；

测量频率（Hz）：500；

设备外形尺寸（mm）：2351×460×1862；

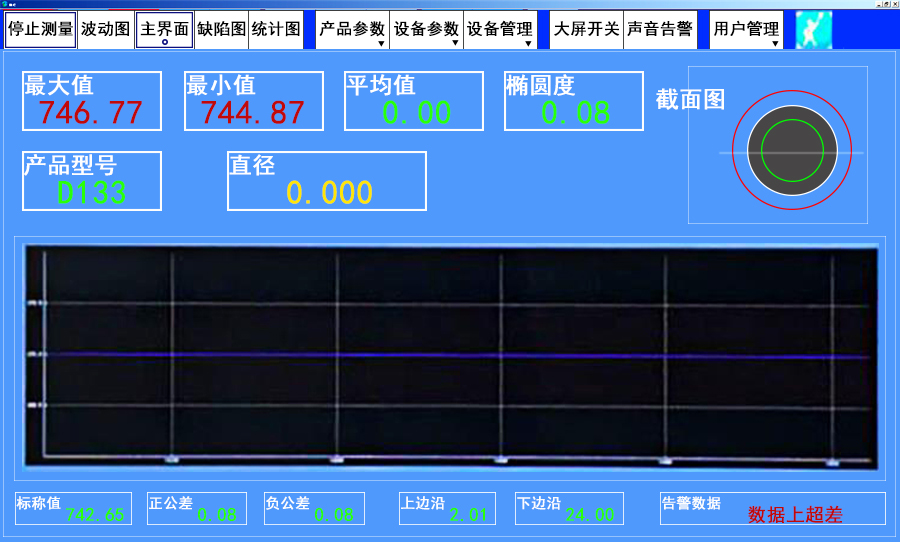

该测径仪还配备了专业的软件系统，用于检测数据的显示分析存储于测径仪的控制。

开始/停止测量：用于启动或停止一次测量过程，或者是在调整测头张合位置，待电机停止运动后的确认操作。

产品参数：主要用于校准、增加产品型号、选择产品型号等和产品相关的操作。

设备参数：主要用于数据查询等与设备存储数据相关的操作。

设备管理：主要用于制造设备时整体的配置操作，与用户无关，非专业人员不要修改其参数和内容，以免引起设备不能正常工作。

大屏开关：用于打开和关闭LED大屏数据显示。

声音告警：用于打开或关闭测量值超差报警的声音。

用户管理：用于添加、删除用户的操作和退出程序。

安全操作规程

一、开机

开机顺序：测厚仪上电→工控机开机。

二、打开测量软件

双击工控机桌面上的快捷方式”测径仪”图标，运行测量软件。

三、根据产品规格选择或添加产品型号和参数。

四、设定或选取产品参数，待测头位置调整完毕。

五、电机“开始测量”，设备开始工作。
