【案例分享】带测控软件的双轴测径仪在不锈钢

上次案例分享中讲到了双测头双向测径仪在不锈钢管中的应用，还有其他不锈钢厂也定制了这种类型的测径仪。以应对各种规格的高精度检测。

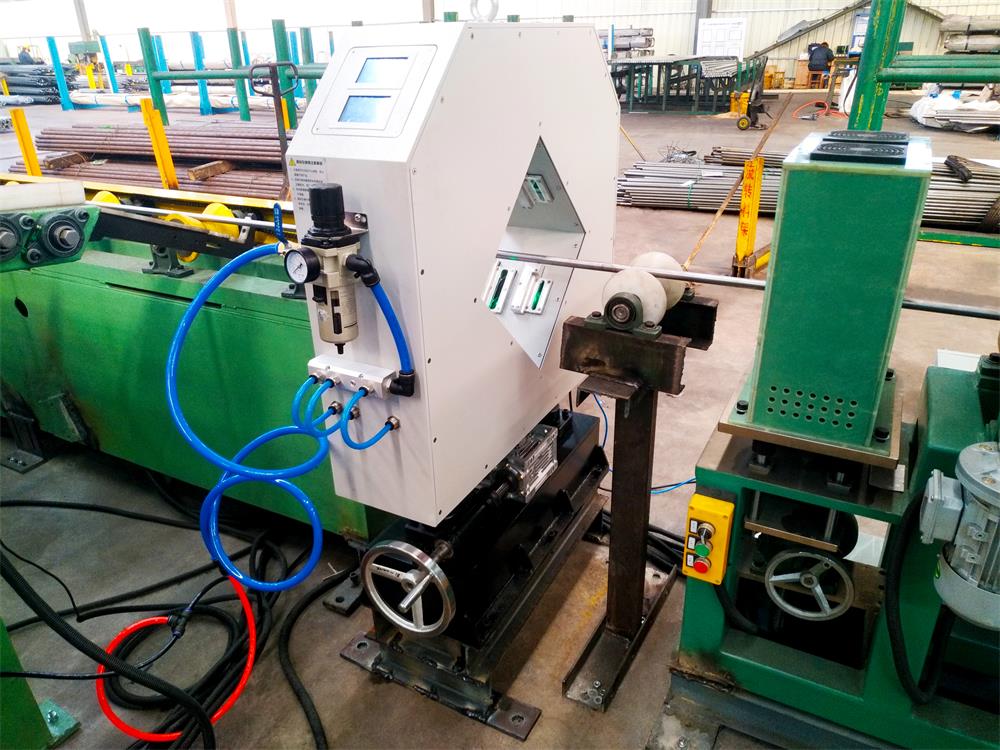

与上次不同的是，前一个测径仪的测头是在水平与垂直位置布置，本文介绍的双向测径仪则是在45度角的位置布置，当然测头之间仍然是垂直状态。所以，测头的位置与角度是根据生产需求进行定制的。

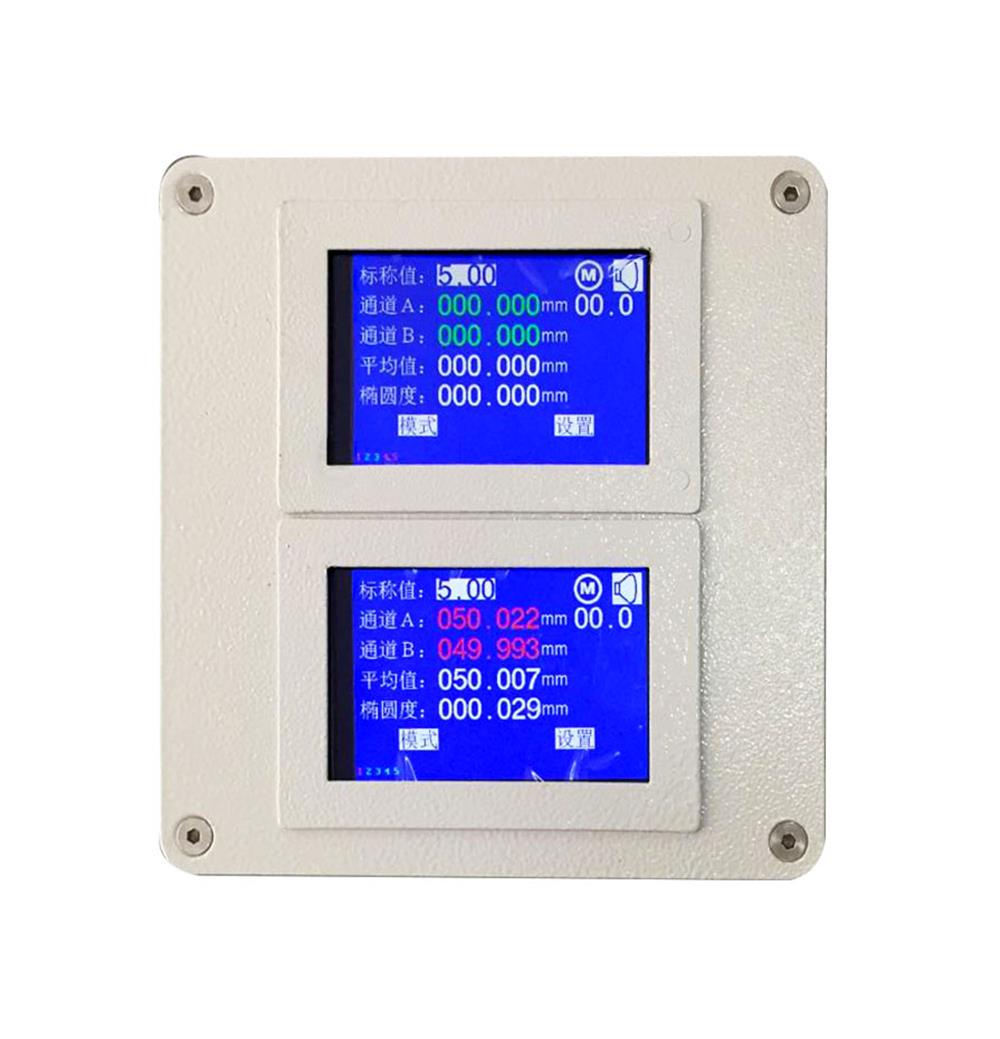

在双轴测径仪的主体上，依然有2个触摸屏，既可对测径仪的各项信息进行设置，又可显示检测数据，每个触摸屏控制一组双向测头，上边的用于小尺寸测头触摸屏，下边的则是大尺寸测头触摸屏。

设备参数

测量范围（mm）：φ0～φ70；

可测被测物直径（mm）：φ0.1～φ60；

测量精度（mm）：±0.01；

重复精度（mm）：＜0.01；

测量频率（Hz）：500；

被测钢种：不限；

轧制产品的温度：≤200℃；

连续轧制时间：不限；

终轧速度：不限；

中心高：待定；

整根棒材都检测；

调高功能：看完现场后确定。

显示内容

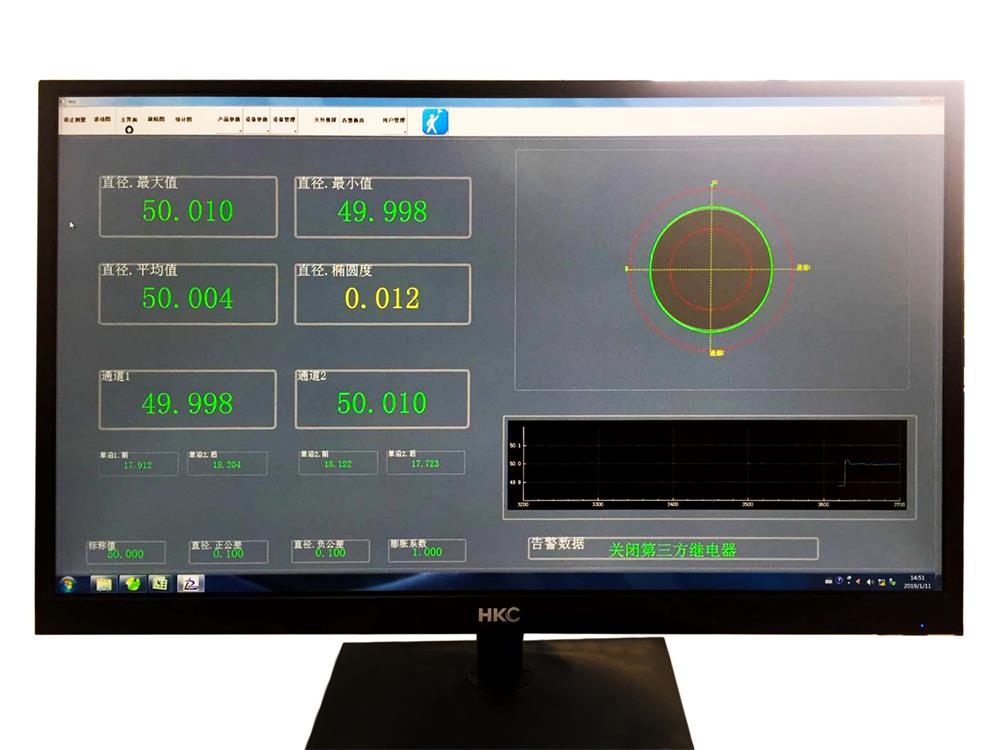

主控室LCD显示器：轧材外轮廓尺寸及截面图、公差带及超差数，尺寸波动趋势预报，缺陷分析曲线，轧材截面的最大/最小直径、椭圆度，各路测头的分项测量值，显示小数点后三位数。

软件功能

产品参数设置：可设置产品规格、正负公差、材料密度等参数；

系统参数设置：可设置故障通道、通信端口、冷热系数、系统的校零等；

数据存储：数据记录，存储时间大于1年；历史数据查询，可查询某一时刻的尺寸，时间精确到秒。按生产班次进行存储，例如本班次的炉号、钢号、件数，自动存储为一个文本；

报警设置：可设置超差、超温报警的形式和阈值；

修正功能：自动/手动，输入热膨胀系数后校准；

超差报警：主控室相关数据颜色警示及蜂鸣器声音报警；

数据输出：测量数据输出给PLC，实现自动分拣功能；

系统防护：抗电磁干扰；防高温、防粉尘的保护措施；

设备总功耗（kW）：≤1.0。

双轴测径仪是从两个方向对外径尺寸进行检测，并计算椭圆度尺寸的设备，可对整根轧材的各位置进行检测，盲区小，确保每个轧材的品质达标。
