【案例分享】定制测径仪在某大钢厂优棒产线的

某大型钢材的特殊钢棒线材深加工产线项目—优棒生产线工程需要用到测径仪对产线外径及椭圆度品质进行检测，为此根据其要求研发了专业测径仪。

被测物特性

1、可测被测物外形及尺寸：圆钢φ20～φ110mm；

2、被测钢种：合金钢，弹簧钢、轴承钢、冷镦钢等；

3、轧制产品的温度：700～1000℃；

4、连续轧制时间：不限；

5、轧坯间隔时间：≥2s；

6、终轧速度max：12m/s；

7、工作制度：连续运转工作制；

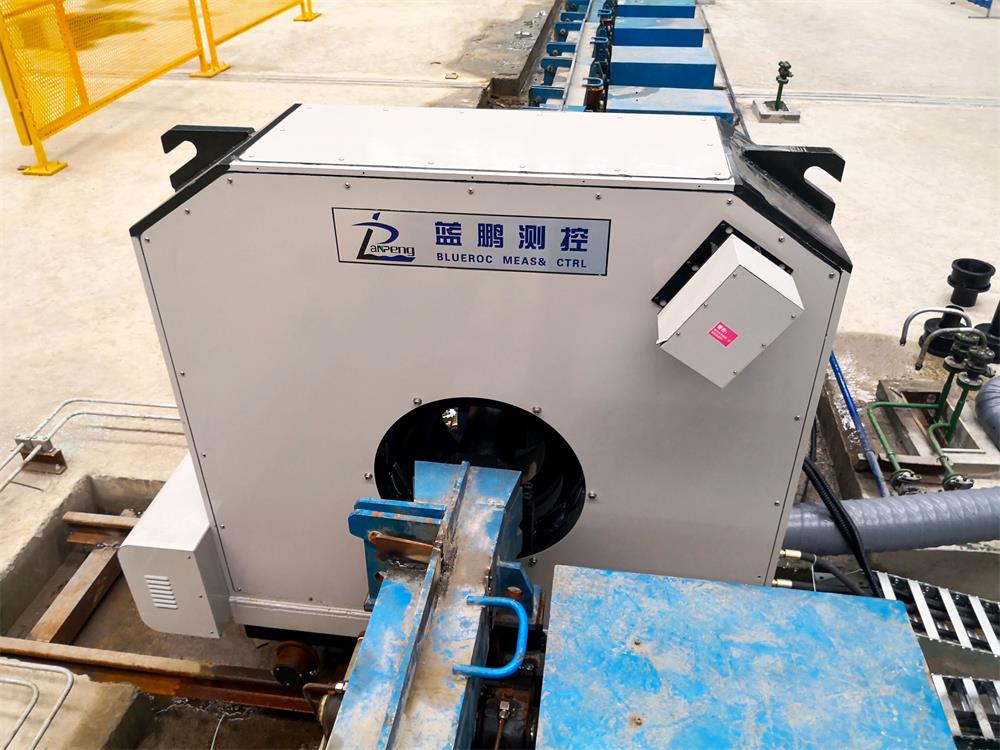

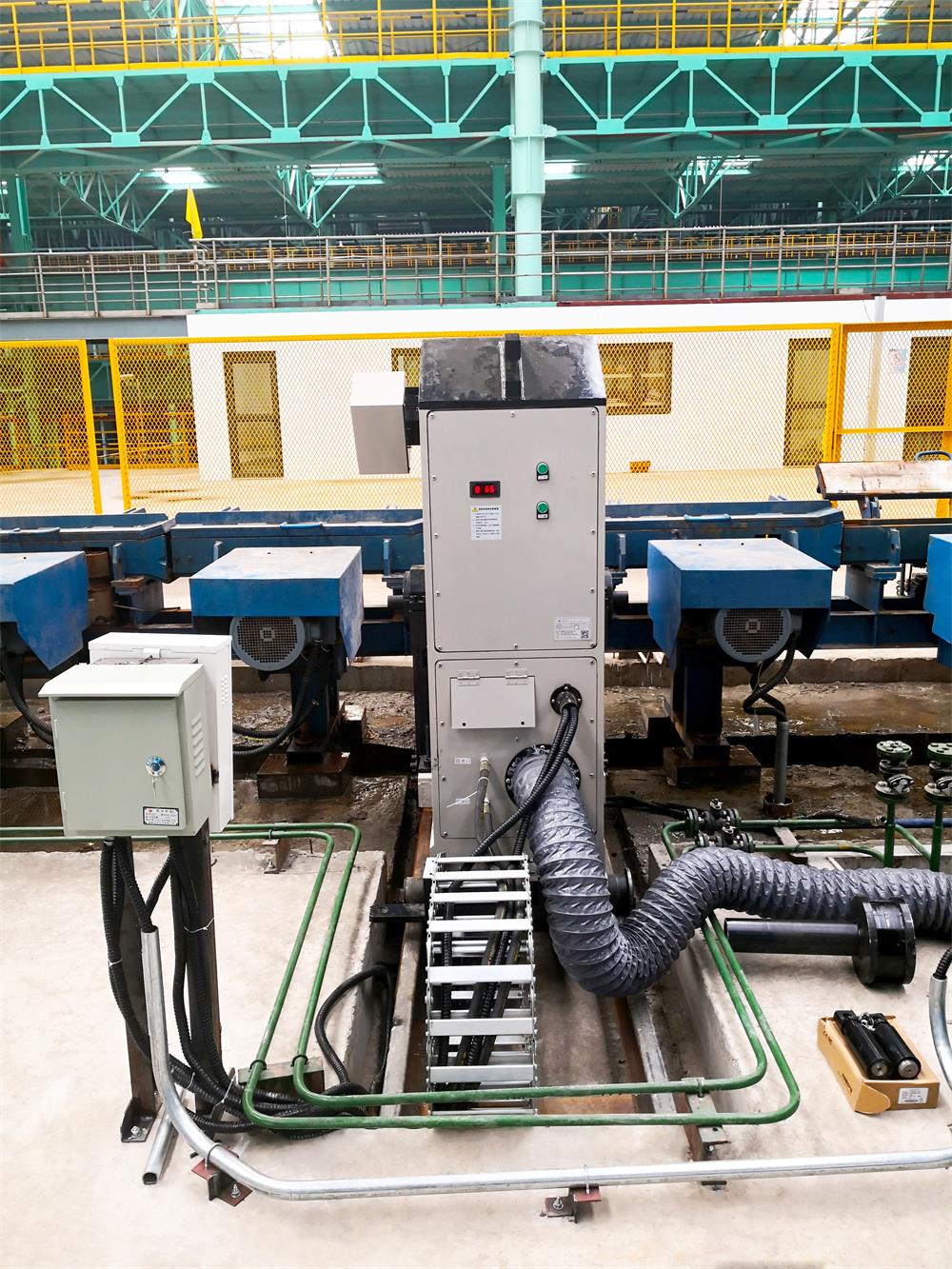

根据优棒项目预精轧机后轧材直径φ20～φ110mm的尺寸范围，本方案采用LPBJ150.12型中棒在线测径仪，测量范围为70mm的单测头和150mm的双测头两种测头分别测量不同规格的轧材。其中70单测头测量直径φ20～φ45mm的棒材，测量精度为±0.02mm，布置8路；可同时测量一个轧材截面的8个直径尺寸。150双测头测量直径φ46～φ110mm的棒材，测量精度也是±0.02mm。150双测头布置4路，可同时测量1个轧材截面的4个直径尺寸。

设备参数

1、测量范围（mm）：φ0～φ150；

2、测量精度（mm）：测量圆钢≤0.02；

3、动态测量精度：Ф20~Ф45圆钢±0.03mm；Ф45~Ф110圆钢±0.042mm；

4、每个截面测量直径数：Ф20~Ф45圆钢，测量8个直径；Ф45~Ф110圆钢，测量4个直径；

5、重复性（mm）：＜0.02；

6、测量频率（Hz）：500（即每秒测量500个截面）；

7、曝光时间（ms）：≤0.1；

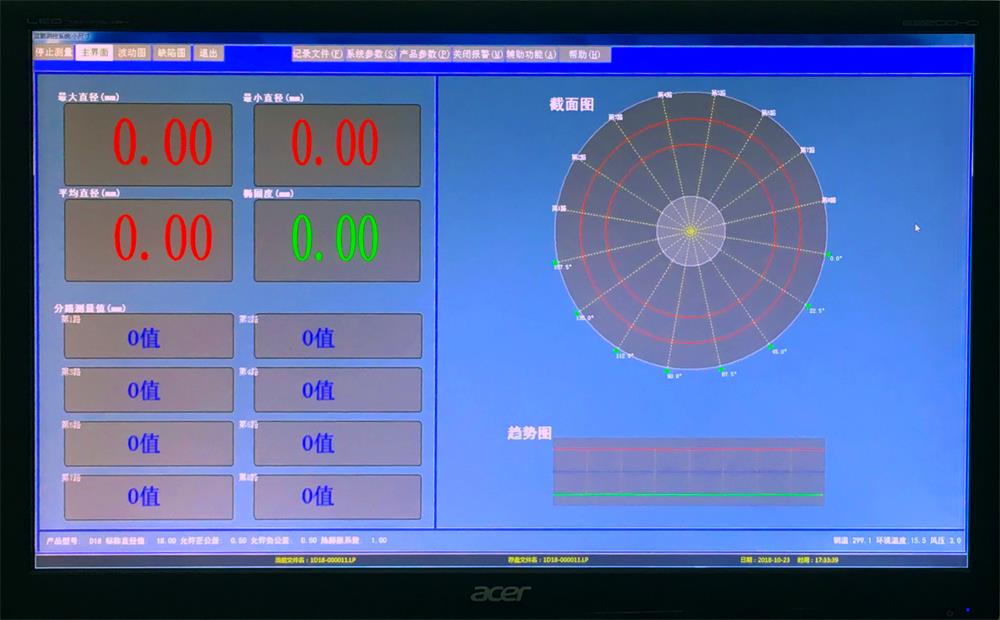

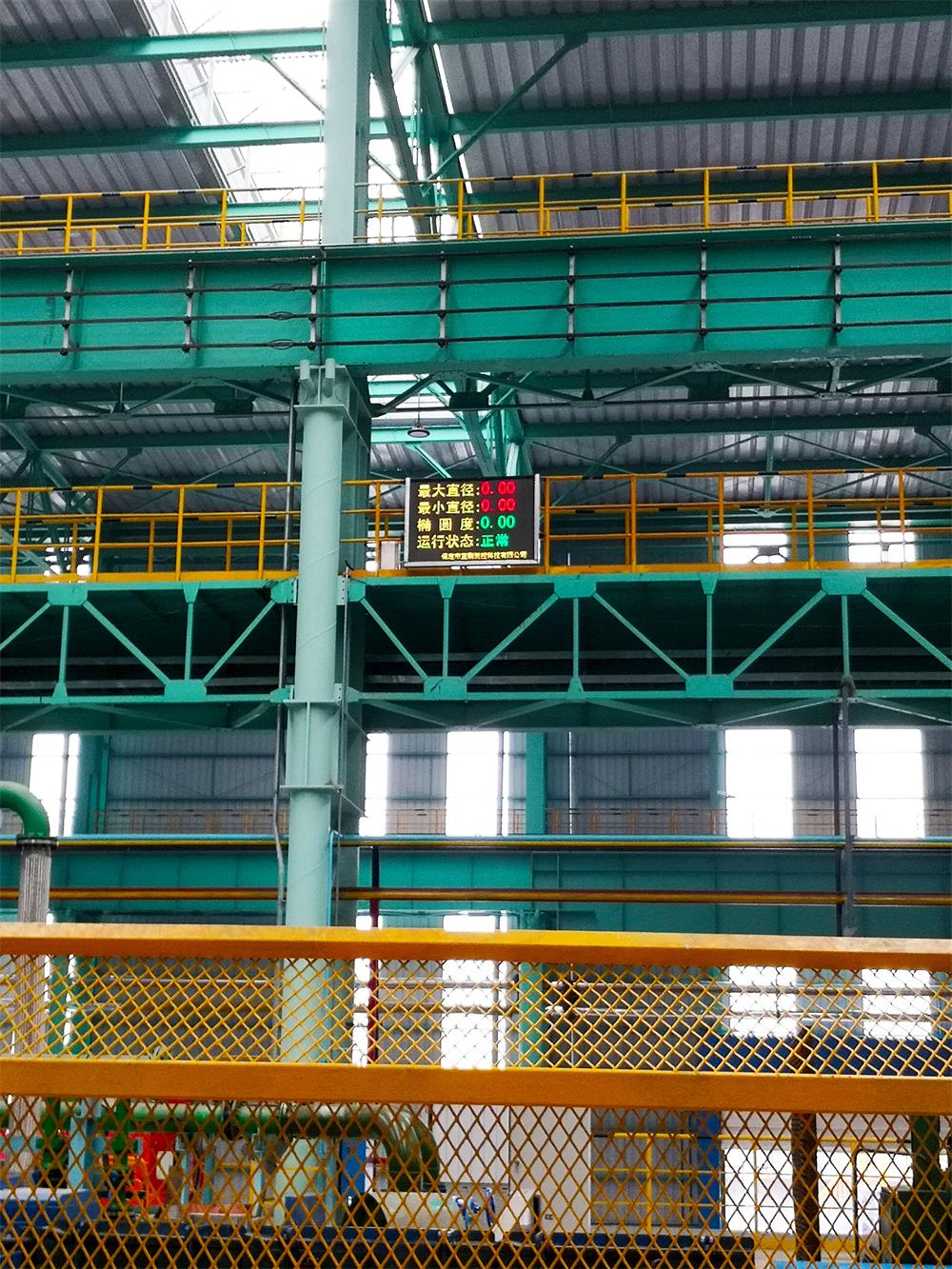

测径仪的软件系统是根据该产线情况进行研发的，根据棒材规格不同，测量系统分为“小棒测量系统”和“中棒测量系统”两种。实际使用时当设定的产品标称直径为φ45mm及以下时，系统进入“小棒测量系统”进行八路单测头测量；当设定的产品标称直径为φ46mm及以上时，系统进入“中棒测量系统”进行四路双测头测量。

以上就是关于该测径仪的简单介绍，对轧钢产线的尺寸测量，提供各种定制方案，外径、螺纹钢测量、直线度、椭圆度、宽度、厚度、长度、表面缺陷、轮廓度等都可进行在线检测。
