【案例分享】带你走进定制铝制品拉伸率测量仪

发布时间：2023-03-03 13:59　阅读次数：

近期，某产线需检测一种铝合金长材的拉伸延展度，蓝鹏测控根据检测需求与现场实际情况，定制了一款新型拉伸率测量仪，下面就跟随小编一起看看这款测量仪。

拉伸率测量仪设有一台固定安装的二维激光传感器，及与其配套使用的蓝鹏测控软件平台。


设备需要

材质：铝合金

产品类别：铝及铝合金型材、棒材、管材；

长度：4-20米；

材料表面温度：≤80℃；

检测状态：拉伸过程中检测；

测量方式要求：在线测量、实时记录；

测量精度要求：≤±1mm；

通讯要求：可与现有拉伸控制系统的plc进行通讯（需原程序的制作方配合）；

设备参数

长度测量范围：500±200 mm；

长度测量精度（mm）：±0.25mm；

拉伸率测量精度：±0.1%；

测量频率（Hz）：>500；

拉伸率测量仪的使用

拉伸前操作人员可在控制系统界面设置拉伸率目标值，在预拉伸完成后，操作人员在控制系统界面点击“初始长度采集/开始测量”，系统即将此时标定长度测量值记录为初始长度值，同时开始实时监测标定长度在拉伸过程中的变化情况。系统界面能够显示如下内容：

（1）初始标定长度。

（2）标定区域的动态长度值。

（3）标定区域的动态拉伸率。

（4）标定区域的动态长度曲线。

（5）标定区域的动态拉伸率曲线。

拉伸结束且被测型材完成回弹，处于稳定状态后，在控制系统界面点击“测量结束”，系统界面即显示最终拉伸长度及最终拉伸率，并将初始及最终数据，过程动态曲线等记录保存。

当测量过程中，动态拉伸率达到或超出拉伸率目标设定值时，系统自动发出声光报警提示，便于现场操作人员及时处理及调整。

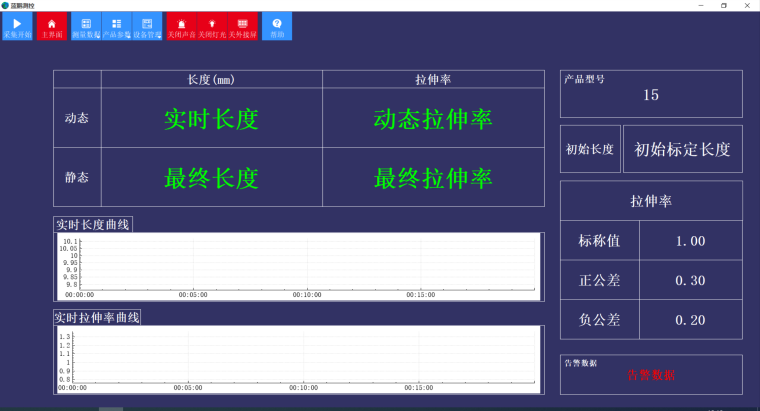

启动桌面的测量程序快捷方式“蓝鹏测控”，打开软件主界面。


主界面分为工具栏和内容显示区两部分
