【案例分享】棒材在线直线度测量仪 为分拣提供

某棒材厂专业生产棒材，棒材长短不一，短的1米多长，长的能达到7米，为了能在产线上了解直线度信息，实现自动化生产，定制了在线直线度测量仪。

被测物参数：

规格范围：Φ30--140mm规格尺寸连续。

棒材长度：1.3-7m。

棒材材温度：冷态。

直线度精度要求：0.5mm/m。

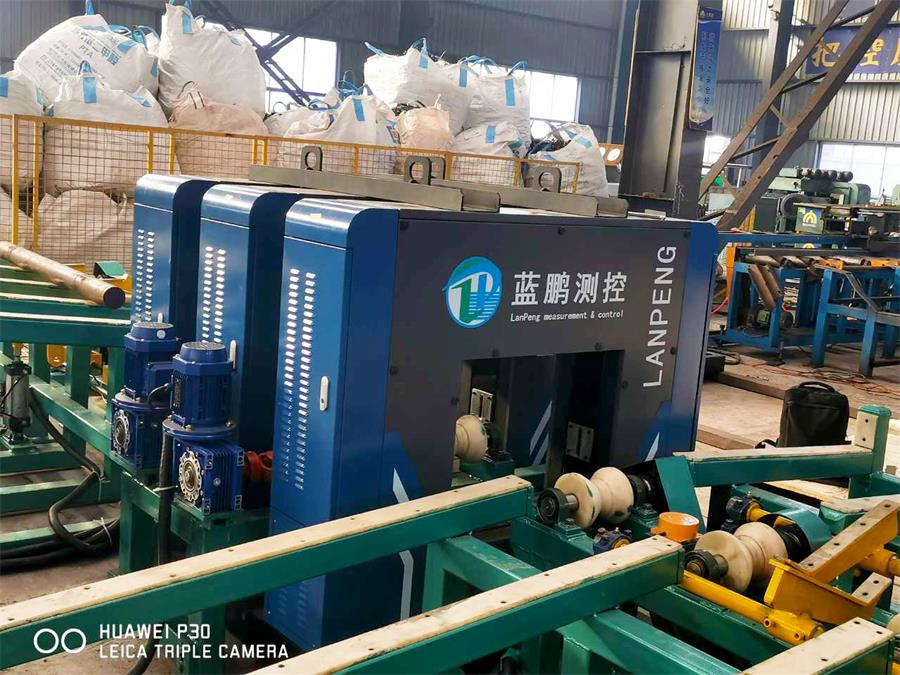

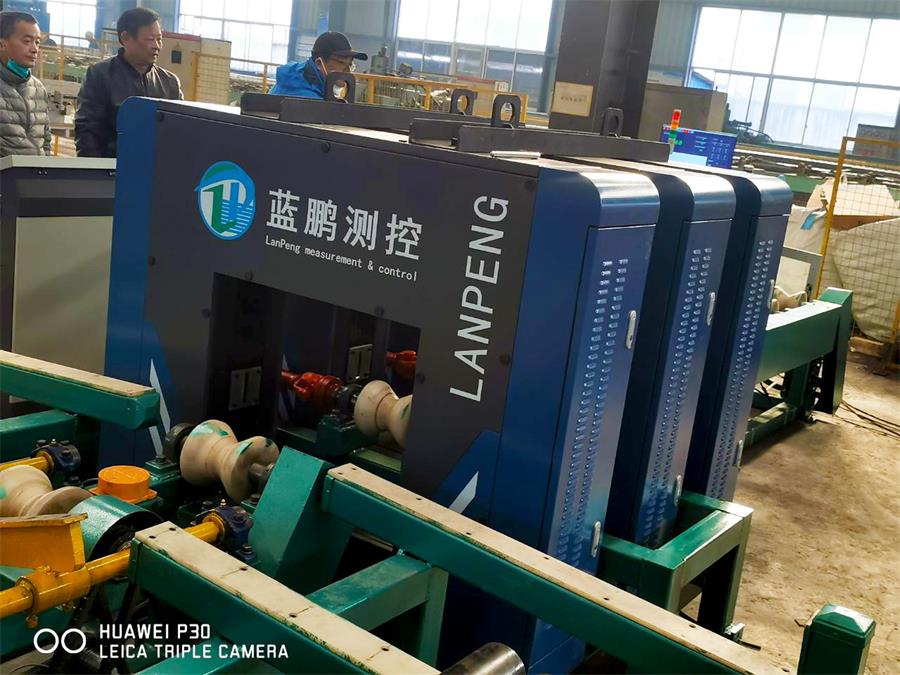

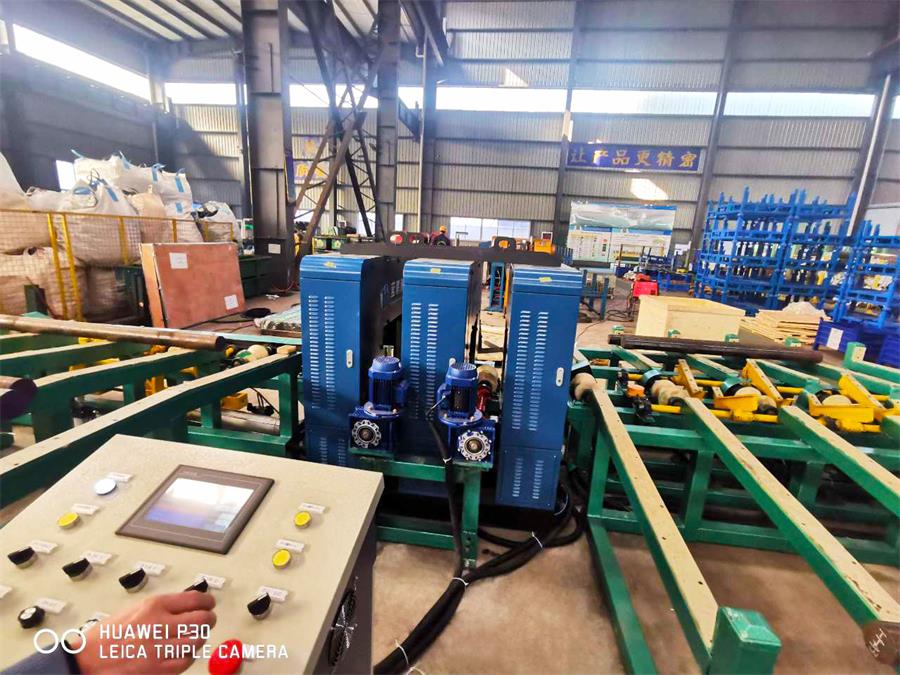

定制的在线直线度测量仪同样采用光电检测原理，整套系统主要由三台测量仪、公共底座、控制柜、工控机、显示器、LED显示屏、声光报警器等组成。

在线直线度测量仪测量棒材的外轮廓的直线度时，同时布置同一测量原理的设备三台，三台设备同一时刻测量被测棒材的数据，通过计算得到被测棒材的直线偏差。

在线测量时，系统配置的光电测头实时测得的棒材的直径测量值，与标定的直径标准值、上下公差、直线度公差等对比，实时计算直线度误差、最大直线度误差，上传至数据采集系统指导生产，同时通过现场布置的LED显示屏显示实时外径、直线度实时测量值、最大直径值、最小直径值、最大直线度误差等参数。当棒材的直线度超过设定的公差范围时，报警装置自动声光报警，达到合格判定的目的。

设备参数

1）棒材的直径（mm）：φ30--140。

2）被测棒材水平方向跳动值允许范围（mm）：±6mm。

3）直线度测量精度：≤0.5mm/m。

4）测量频率（Hz）：500。

5）电源电压（V）：AC220±15%，50Hz。

6）环境温度要求（℃）：-20～50。

7）环境湿度要求（%RH）：85（不结露）。

软件系统

软件是由客户端+服务端两部分构成的，客户端软件运行的时候自动拉起服务端软件。

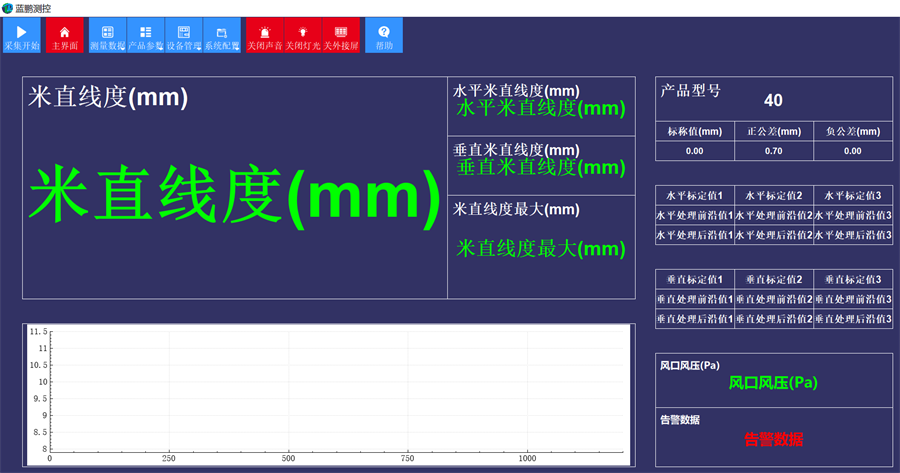

显示器显示内容：3个测量点的6个实时位置值；实时直线度误差、最大直线度误差；及设定的直线度公差等。

当被测棒材通过在线直线度测量仪后，能够自动显示测量数据，同时还能将检测数据传输给分拣系统，将合格产品与不合格产品自动化分拣，让生产更便利。
