【案例分享】为钢厂定制多台修磨线与探伤线用

某大型钢材有2条探伤线和2条修磨线需要增加测径仪，对探伤和修磨处理后的棒材在线进行直径检测。每台测径仪对各线上通过的棒材规格全覆盖测量。

修磨线与探伤线的被测物圆度较好，因此采用单轴测径仪与双轴测径仪进行检测，它们均采用光电测量原理进行非接触式检测。

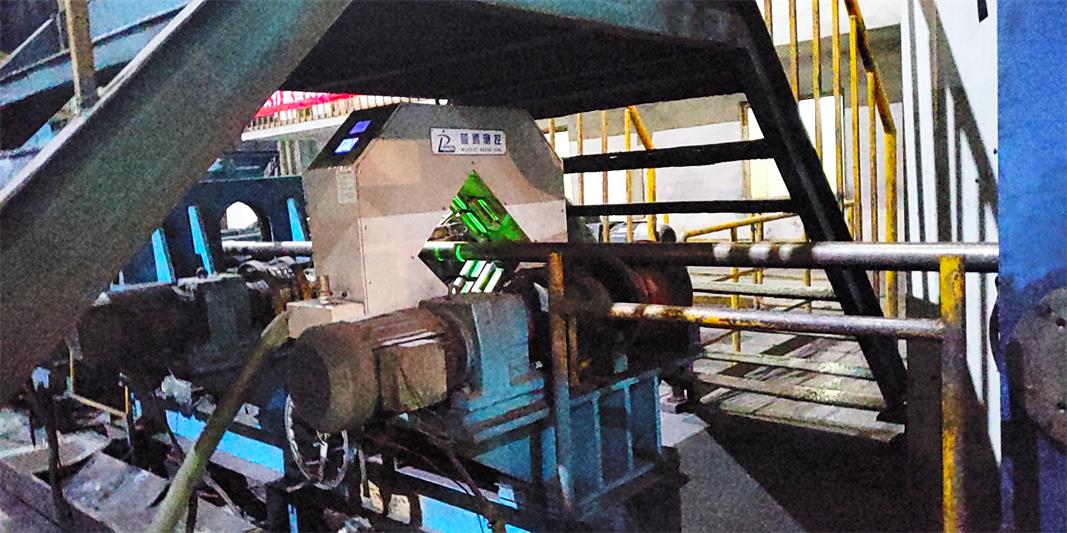

探伤线一的输送线上测径仪安装位置有空位，测径仪通过支座落地安装。

探伤线二的测径仪安装在托辊支架上，测径仪的两路测头采用水平竖直布置。

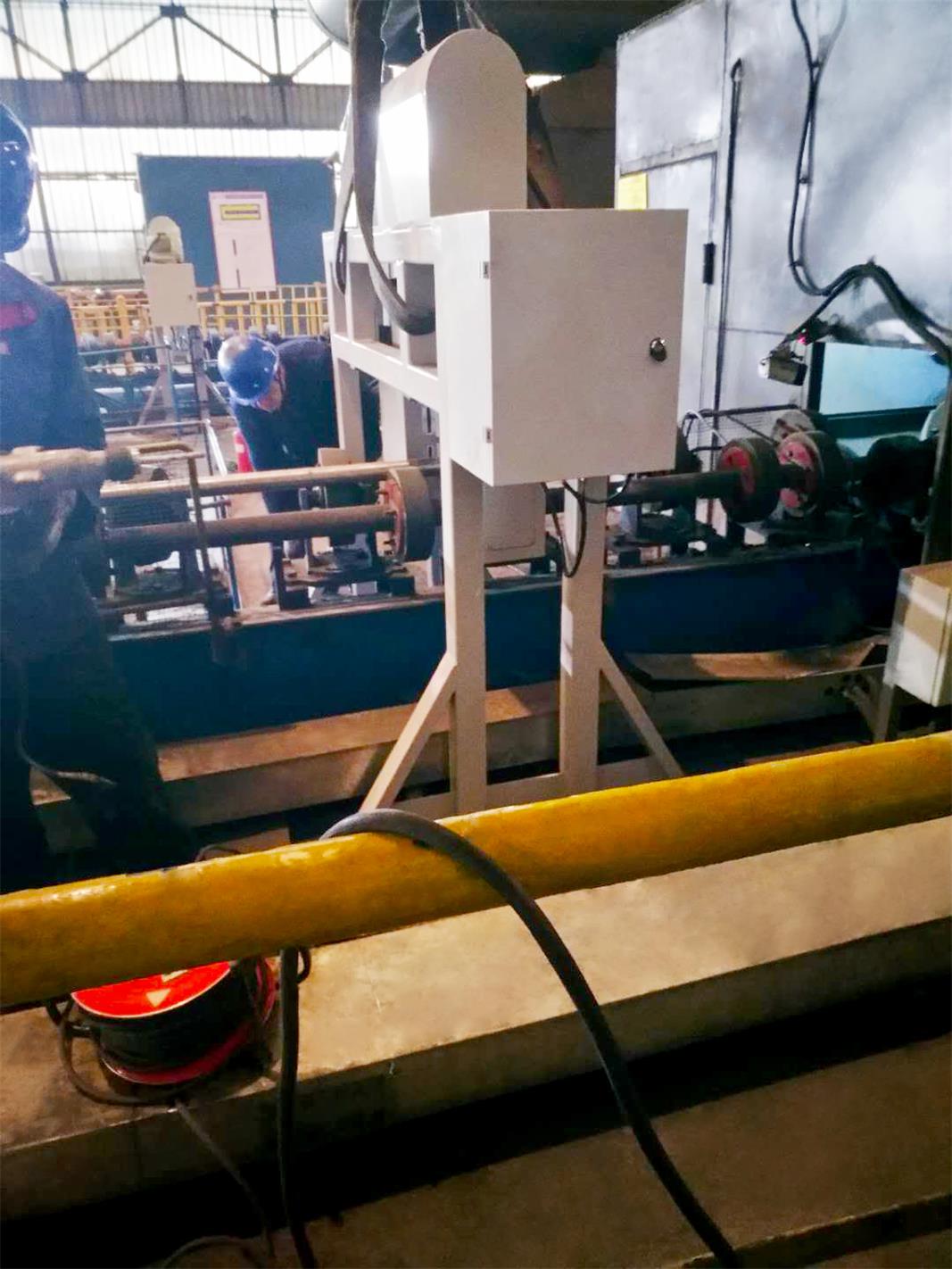

修磨线测径仪通过龙门架结构的安装支架固定在车间地面上，安装支架带有伺服电机、升降丝杠、导轨等升降装置，可调节测径仪的中心高度。

探伤线双轴测径仪基本参数

型号：LPBJ155.2型；

测头数量：2组双测头；

测量范围（mm）：15～155；

可测被测物直径：20～145；

测量精度（mm）：0.015；

重复性（mm）：0.01；

测量频率（Hz）：1000；

截面刷新时间：≤0.5；

曝光时间（ms）：0.1。

型号：LPBJ190.2双面型；

测头数量：单、双测头各2组；

测量范围（mm）：0.1-190；

可测被测物直径：1-180；

测量精度（mm）：0.015；

重复性（mm）：0.01；

测量频率（Hz）：1000；

截面刷新时间：≤0.5；

曝光时间（ms）：0.1。

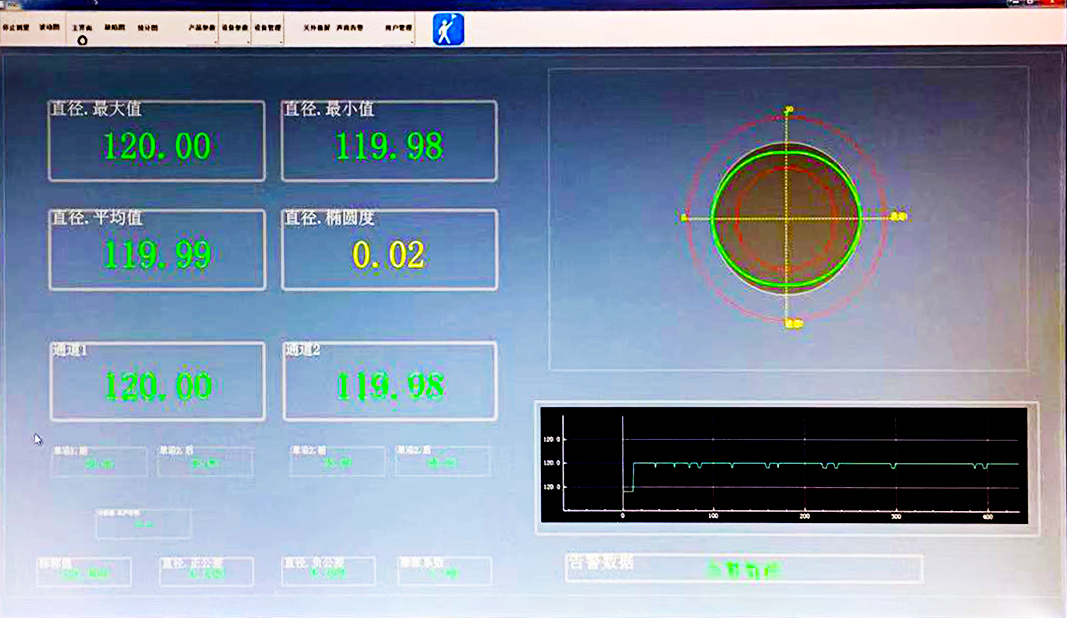

为了能更好的对检测信息进行了解，作出分析，并且远程操作测径仪，定制了软件系统。

修磨线单轴测径仪基本参数

型号：LPBJ155.1型；

测头数量：1组双测头；

测量范围（mm）：15～155；

可测被测物直径：20～145；

测量精度（mm）：0.015；

重复性（mm）：0.01；

测量频率（Hz）：1000；

截面刷新时间：≤0.5；

曝光时间（ms）：0.1。

型号：LPBJ195.1型；

测头数量：1组双测头；

测量范围（mm）：55～195；

可测被测物直径：60～185；

测量精度（mm）：0.015；

重复性（mm）：0.01；

测量频率（Hz）：1000；

截面刷新时间：≤0.5；

曝光时间（ms）：0.1。

单轴测径仪同样定制了相应的测控软件系统，以便进行测径仪的操作与数据处理。

修磨线与探伤线用的单轴测径仪与双轴测径仪就先简单的介绍到这里，虽然测头轴数少，但对于圆度较好的钢材，完全能满足其测量需求。
