直线度怎么测？在线直线度测量仪应用实例！

直线度是指物体表面或轴线相对于某参考线的偏离程度，用来衡量物体的形状是否符合要求。在工业生产中，直线度是一个非常重要的指标，它直接关系到产品的质量和使用效果。

直线度是指物体表面或轴线相对于某一参考线的偏离程度。当物体的表面或轴线与参考线完全重合时，直线度为0。当物体的表面或轴线与参考线的偏离程度越大时，直线度的值也越大。直线度通常用长度单位表示，如毫米、微米等。

本文介绍的主要是圆柱形状的产品的在线直线度检测方法，如金属棒材、管材、陶瓷管材、钢管、不锈钢管、圆钢等。

在线直线度测量仪是安装在产线上进行直线度、外径与椭圆度尺寸检测的设备，直线度检测的是每米的直线度信息。如需整根直线度尺寸，也可定制。

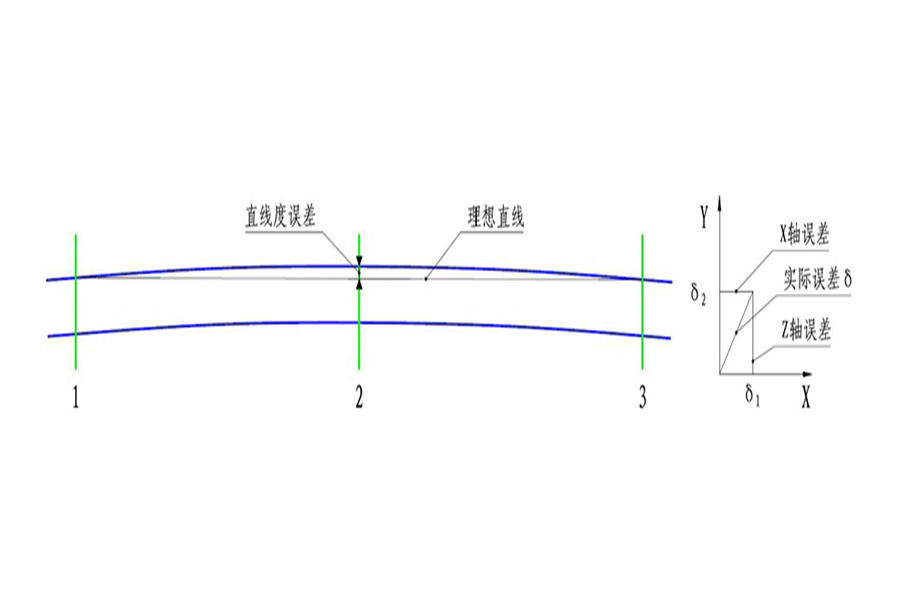

数据计算：系统根据测头1和测头3采集的X轴方向位置值拟合一条直线，位置2的测量值与该直线的偏差即为位置2在X轴方向的直线度误差。同理可得到位置2在Y轴方向的直线度误差。设X轴的直线度误差为δ1、Y轴的直线度误差为δ2，即可计算出棒材直线度的实际误差δ。

每台测量仪内采用呈90°交叉分布的2路光电测头测量棒材边缘的位置，利用2路测头的位置数据计算测量点在坐标系中的实际偏差。因此，无论被测物的弯曲方向如何，测量仪均可测得真实的直线度尺寸。

在线直线度测量仪是成熟的产品系列，已为很多厂家进行定制，本文简单的介绍几个应用实例：

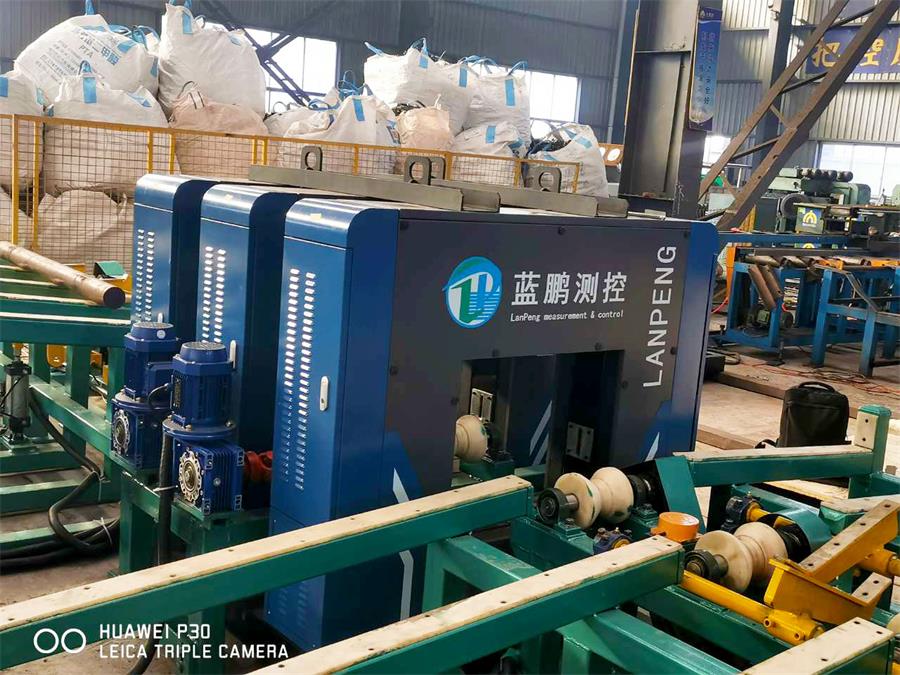

技术工程师为某钢厂定制了在线直线度测量仪，它被安装到生产线中进行实时精准的直线度、翘头、翘尾等的检测，随着一根根的钢材穿过测量区域，一组组检测数据被显示记录保存，实时绘制波动图等曲线信息。

在线直线度测量仪整个系统中测量仪安装在矫直机出口，用于监测通过矫直机的圆棒是否符合标准，控制柜安放在控制室或其它环境适合电脑工作的室内。用于测量数据的监测与直线度测量仪的控制。工作时，棒材通过测量仪的测量区。三台测量仪的6组测头同时测量圆棒测量截面边沿的位置，并根据各截面边沿的位置计算圆棒的直线度误差。

某棒材厂专业生产棒材，棒材长短不一，短的1米多长，长的能达到7米，为了能在产线上了解直线度信息，实现自动化生产，定制了在线直线度测量仪。

本文就先简单的介绍到这里了，关于更多的直线度测量仪相关信息可评论探讨。
