双轴测径仪是双光路外径检测设备,两组测头可以进行不同形式的组合,从而完成不同产线需求的检测,本文就俩简单讲述下,3种不同类型的双轴测径仪。
双轴测径仪采用光电检测原理进行检测,每组测头均采用物方远心光路和成像法进行在线尺寸检测。检测的核心部件为光电测头,每组测头由发射镜头和接收镜头组成。发射镜头内点光源发出的光通过发射透镜形成平行光视场射向接收镜头。平行光再由接收透镜聚焦,通过位于焦点位置的光阑小孔后在接收单元上成像。当视场中通过被测物时,被测物遮挡的部位将在接收单元的芯片上呈现出边界清晰的阴影。通过光电转换和数字化处理,即可通过阴影的宽度计算出被测物的直径。

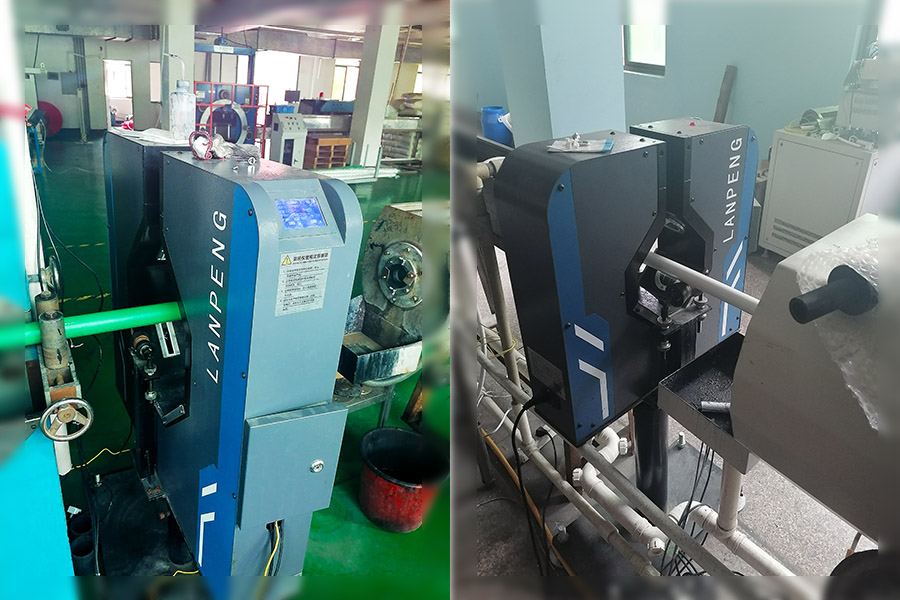

45°角双轴测径仪
该种测径仪是更为常用的检测设备,两组测头与水平方向垂直方向呈45度角,进行两个方向的外径尺寸检测,并可计算椭圆度尺寸。
常用于低温轧制管材、直缝焊接管材、冷轧螺纹钢、冷拉棒材、银亮棒材、橡胶管、塑料管、电线、电缆等产品的在线外径检测。

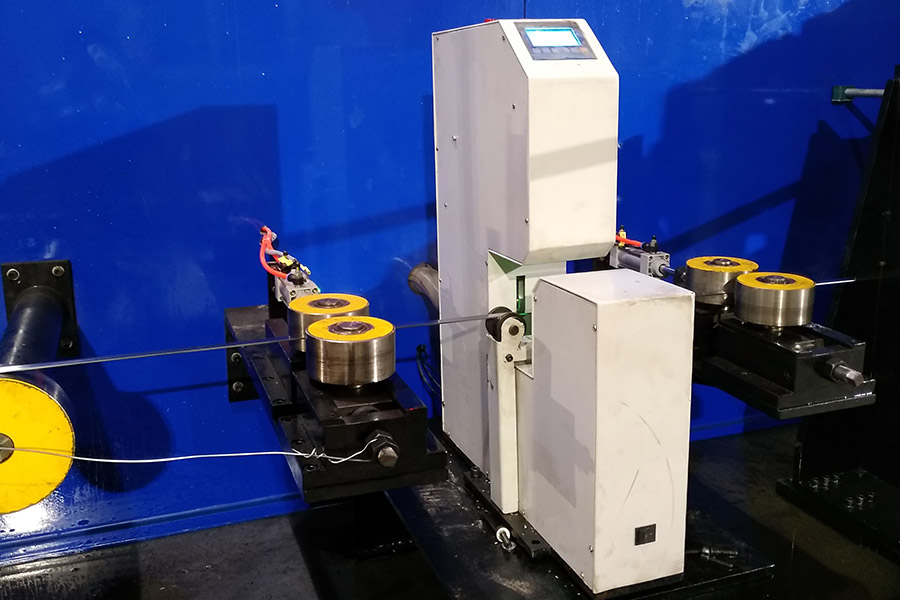

90°角双轴测径仪
还有将两组测头分别与水平、垂直方向相同的双轴测径仪,该种测径仪同样可用于外径及椭圆度尺寸的检测,但与45°角双轴测径仪不同的是,它还可以检测宽度与厚度尺寸。
也就是说,它不仅仅可检测上述测径仪检测的产品,还能进行扁线、窄带钢、橡胶条等扁形材,当产线产品既有圆形又有扁形时,则可定制该类型的双轴测径仪。

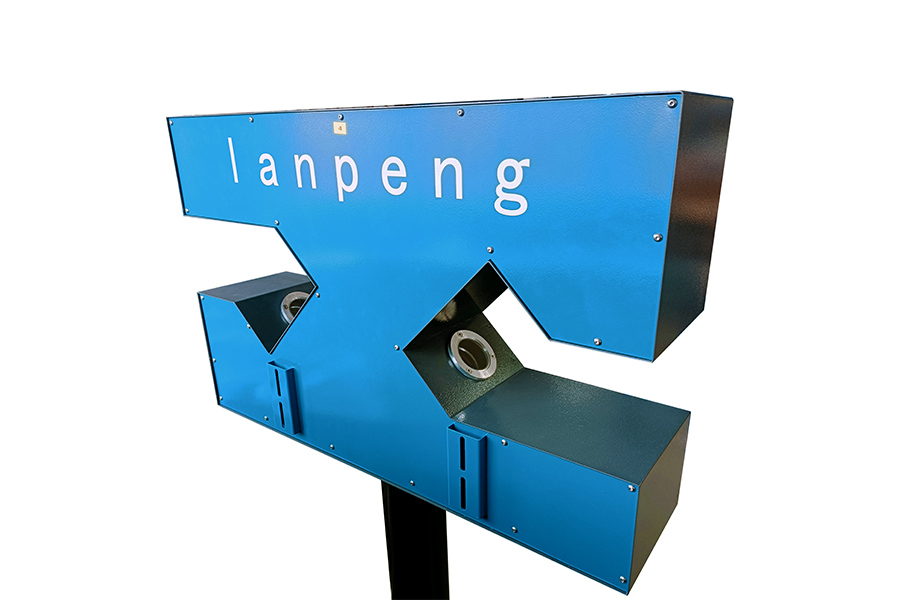

双轴平行轴测径仪
双轴平行轴测径仪就如它的名字一样,两组测头成平行轴布置,可同时检测2根平行的产品的外径尺寸,该测量仪不检测椭圆度尺寸。
双轴平行轴测径仪的结构形式,使其适用于两根轧材同时生产,且距离较近的产线,既节约位置,又节约成本。设备可用于金属拉丝、橡胶管、塑料管、电线、电缆等多股同时生产产品的在线外径检测。
这3种类型的双轴测径仪均可进行在线检测,实现闭环控制功能,区别只在于产线产品的不同,选择不同的适合产线的外径测量设备。
当然这三种双轴测径仪仅是众多测径仪类型中的其中3种,还可根据生产需求定制各种类型的在线测径仪。
