离线直线度测量仪是主要用于抽检的设备,管材、棒材、辊类产品等都可进行检测,对生产而言,想全检,不适合安装在线直线度测量仪的,如果愿意,也可将被测物一个个用设备进行检测。

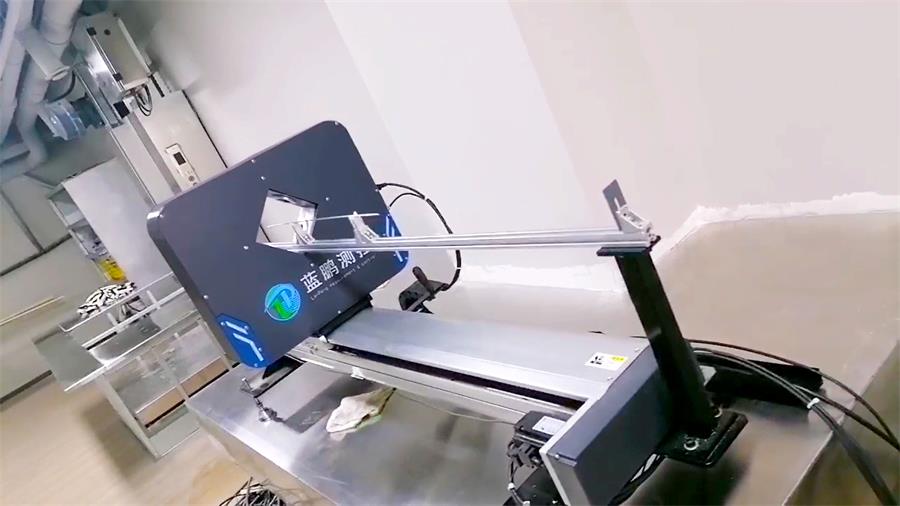

离线直线度测量仪在测量时,将被测物放于支架上,启动,测量仪会进行前后移动,从而完成直线度、直径、椭圆度尺寸的在线检测,测控软件系统进行显示、分析、存储,可显示不合格位置。
功能简述:
1)可同时测量外圆直径和直线度
2)系统可根据被测物的质量控制要求设定头部误差、尾部误差、整体误差、每米误差等多种误差的计算及显示
3)显示内容
控制柜段电脑显示:实时直径测量值,椭圆度数值;
2-4m管材:两端500mm内的直线度数据及整根直线度数据;
1-1.5m管材显示整根直线度数据;
4)软件功能
产品参数设置:可设置产品规格、棒材标称直径、直线度公差等参数;
报警设置:可设置报警的阈值,测量值超差时声光报警;2-4m管材两端500mm内直线度设置报警,整根钢管直线度设置超差报警;外径两侧超出200mm以外设置报警。
修正功能:误差过大时,放入标准直棒后校准可恢复精度;
存储功能:每根钢材保留一个完整的测量记录。
5)报警功能
测量数据超出标准值,声光报警。
6)通信接口
TCP/IP协议,网线传输,测径仪至工控机。
离线直线度的测量范围、长度范围均可定制,以满足不同厂家的检测需求,而如果像十米长等长度比较长的产品,使用在线直线度测量仪比较好,离线检测精度会降低,时间也更长。
