测板宽用什么仪器?3种类型测宽仪任选!

发布时间:2023-09-19 16:28 阅读次数:

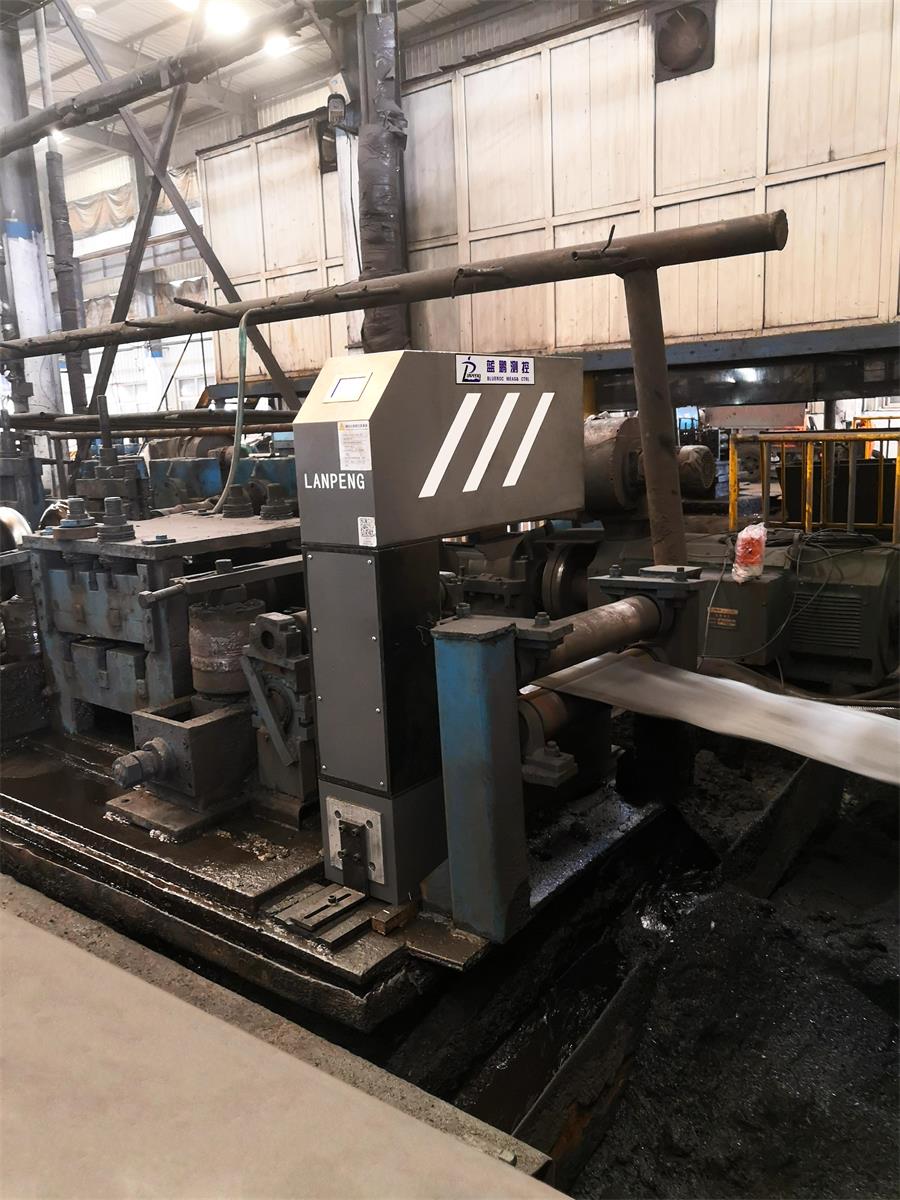

在线测宽仪产线上检测各种板材宽度,热冷轧均可,橡胶、塑料、木质、纸质等材质不限,光电非接触式的检测方式,让其无论软板、硬板均可检测。
本文介绍的三种检测模式是根据被测板材宽度规格大小而分的,简单来说,分为:窄板检测,宽板且板宽规格相差小,宽板但板宽规格相差大。
KG01-DG系列测宽仪,适用于窄板的宽度尺寸检测。设备采用单测头测宽原理对板材的宽度进行测量,测头竖直布置,用于测量板面呈水平状态下通过的板材宽度。主要配置小型单片机系统、外接数码管显示屏,根据需要可增配嵌入式智能模块、上位机控制系统等。设备下部可配置简易调高支座、手动丝杠调高支座等辅助设备。1-70mm范围内的板材可使用。
KG01-SG型测宽仪,适用于宽板且板宽规格相差小的板材,如200-280mm、300-380mm的板材检测。其测量精度能达到0.03mm。
KG01-SG型测宽仪,适用于宽板但板宽规格相差大的板材,如100-650mm、100-850mm的板材检测。其测量精度能达到0.08mm。
显示内容
控制柜电脑显示:宽度标准值、正负公差、实时宽度值、宽度偏差值及测量曲线图;
LED大屏显示:实时宽度测量值;
软件功能
产品参数设置:可设置产品规格、正负公差等参数;
系统参数设置:可设置故障通道、通信端口、冷热系数、系统的校零等;
报警设置:可设置超差、超温报警的阈值;
修正功能:自动/手动,输入热膨胀系数后校准。
在线测宽仪的测量范围是可以定制的,根据需求定制合适的在线测宽仪即可。
