导读:直线度测量仪是基于光电测量原理进行外径、直线度自动测量,是一种高度自动化的工业实时检测仪表,既有在线型,又有离线型。
直线度测量仪是一种智能化的全自动工业在线实时直线度检测设备,其是利用直线法直接检测轧材直线度尺寸并对检测结果进行统计分析的智能化测量测量仪器,其检测结果具有直观、稳定、可靠等优点。
直线度测量仪是基于光电检测原理进行直径、直线度测量的设备,通过3台小仪器组合实现在线直线度尺寸检测,通过一台小测量仪在导轨滑台移动实现离线直线度尺寸检测,通过对其进行统计分析可得出其对应的统计图像,能够不间断的采集足够多的测量数据,对轧材进行全检,提高测量的准确性和精度。

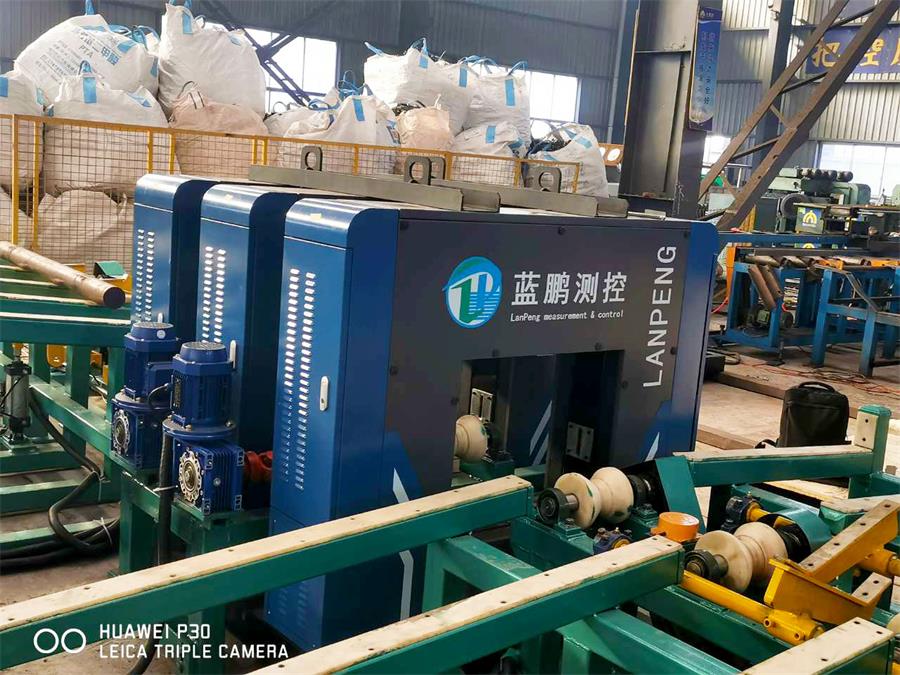

ZG06-DG70型
直线度测量仪的每台测量仪内采用呈90°交叉分布的2路光电测头测量棒材边缘的位置,利用2路测头的位置数据计算测量点在坐标系中的实际偏差。因此,无论被测物的弯曲方向如何,测量仪均可测得真实的直线度尺寸。
产品特点
1、环境适应性强:
直线度测量仪为光学测量设备,根据现场的不同环境情况,定制适应环境的智能仪器;
2、检测信息
可测量每米直线度尺寸、整体直线度尺寸、直线度误差、外径尺寸、椭圆度尺寸等。
3、测量范围宽
根据需要进行定制,外径范围、长度范围等均可定制,满足生产规格的检测。
4、具有系统防护功能
抗电磁干扰;防高温、防粉尘的保护措施。
5、数据存储
数据记录、数据导出EXCEL、历史数据查询,存储时间大于3年;可查询某一时刻的尺寸。
6、软件分析功能
实时显示直线度尺寸、翘头、翘尾、外径、椭圆度、各路测头的分项测量值、公差带及超差数,尺寸波动趋势预报,缺陷分析曲线等。
ZG06-DG70型直线度测量仪是高质量高精度的可应用于热轧、冷轧线、棒、管材的在线检测设备,能做到无损检测,实时超差提示,数据存储,数据分析,是为轧钢工作人员提供重要指导依据的设备,是高质量生产的利器。
