五种类型在线测宽仪 使用不同场合

发布时间:2023-07-12 17:32 阅读次数:
在线测宽仪的种类很多,是在线检测宽度尺寸的设备,自动化的检测配合软件分析系统,为操作工提供各种数据信息。本文介绍五种常用的在线测宽仪
1、平行光测宽仪

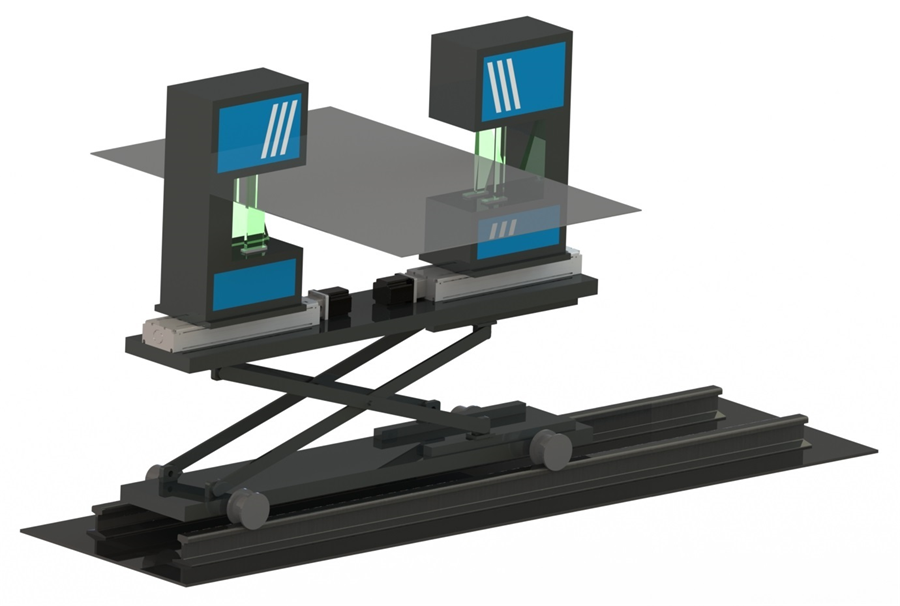

平行光测宽仪是基于平行光测量法制造的测宽仪,点光源发出的光通过发射镜头转变为平行光,当平行光垂直照射到被测板材上,获得与板材宽度相同宽度的阴影,通过计算阴影的尺寸即可得到宽度尺寸。当测量较宽板材时,则通过双测头测量边缘位置,测量数据与测头间距相加,即为宽度尺寸,通过自动移动测头间距,可调节测量范围。
该种测宽仪测量精度较高,橡胶板高,也是更为常用的宽度检测设备,冷轧金属板材、热轧金属板材、带钢、钢板、扁钢、木板、塑料板、合金板、橡胶板等各种行业可用。
2、广角光电测头测宽仪
广角光电测头测宽仪,是利用光电测头的CCD采集电路配合广角镜头构成的大视角光电测头。与广角测头配合使用的光源为LED条形光源,光源的长度根据测头的视野角度和距离确定。虽为广角测头,为了提高性价比,还是采用间距可调双测头的方式进行宽板的检测。
该种测宽仪精度稍低,之所以采用该种测宽仪,是因为某些板材在生产中,晃动幅度太大,尤其是左右幅度,平行光测宽仪测量会由于板材超出测量位置,而无法测量。
3、广角平行光测宽仪
广角平行光测宽仪,是将上面两种原理结合起来,测头安装在导轨滑台上,由广角测头负责定位,平行光测头负责检测。
该种测宽仪既解决了抖动问题大的难题,又保证了测量精度。
4、机器视觉测宽仪
机器视觉测宽仪通过线激光打光出一条亮的激光线,通过工业相机拍摄并计算出宽度尺寸。可获得拍摄图像。
该种测宽仪可以测量复合板的宽度尺寸,可测量复合板两个不同宽度板材的宽度和对称度。
5、激光测宽仪
激光测宽仪采用两组二维激光器检测进行宽度尺寸检测。
该种测宽仪可以同时测量板边的宽度、厚度和C值尺寸。
每种测宽仪均是可以进行定制的。在线测宽仪根据产线检测情况,采用合适的测宽仪完成板材宽度在线检测。
