作为一个钢铁大国,螺纹钢的应用和生产也比较多,在生产过程中,所需要的测量是必不可少的,一般情况,在螺纹钢是生产线上,安装测量仪器能够直接测量,同时获取到所需求的数据。
蓝鹏JG08Z-GD八轴智能测径仪,便是专门为了解决螺纹钢的测量方案。

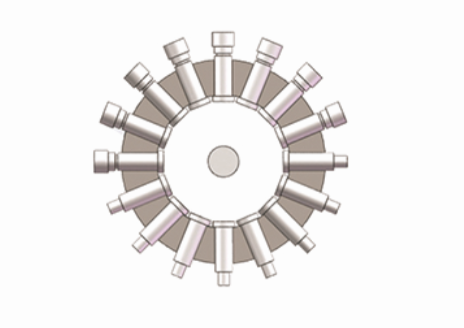

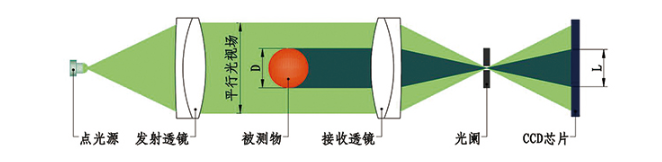

JG08Z-GD八轴测径仪,采用物方远心港陆系统和CCD成像法进行非接触尺寸检测。其核心部件为光电测头。每组测头由发射镜头和接收镜头组成。发射光源通过发射透镜形成平行光视场。在通过接收透镜将光源聚焦,在CCD芯片上成像。当被测物通过平行视场时,被测物遮挡的部位在CCD芯片上显示为无光的应用。通过CCD芯片光电转换和相应电路系统的数字化处理,即可测量出阴影的宽度从从而计算出被测物的直径。
该测径仪主要用于轧制线、棒材,八个方向直径及椭圆度在线测量,轧制螺纹钢特征尺寸在线测量。能够同时测量螺纹钢的内径、纵肋、横肋等特征尺寸。
实时数据以主控液晶屏显示:可以显示界面的最大/最小直径、平均值、椭圆度;各路测头的分项测量值;设定的钢铁、速度、标称直径、上下公差等;尺寸波动趋势预报,缺陷分析曲线;
实时显示管材长度变化,管材实时温度值,最大最小值和超差尺寸的具体位置,光标移动到相应的位置即可显示;实时显示测量数据动态趋势;

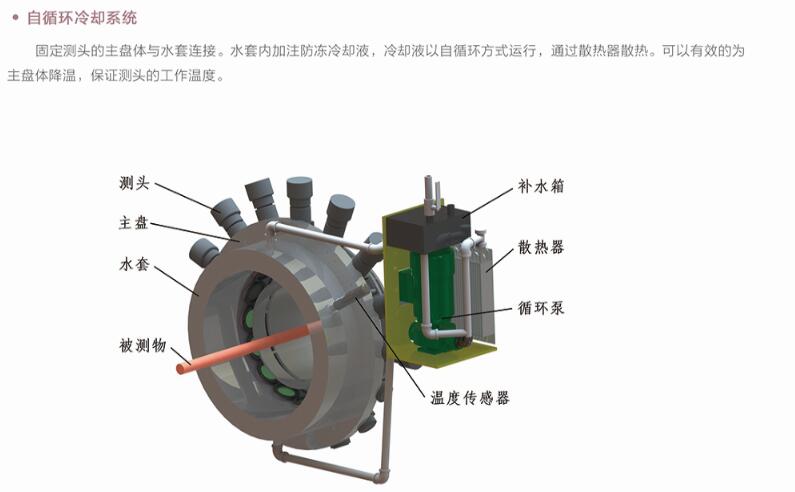

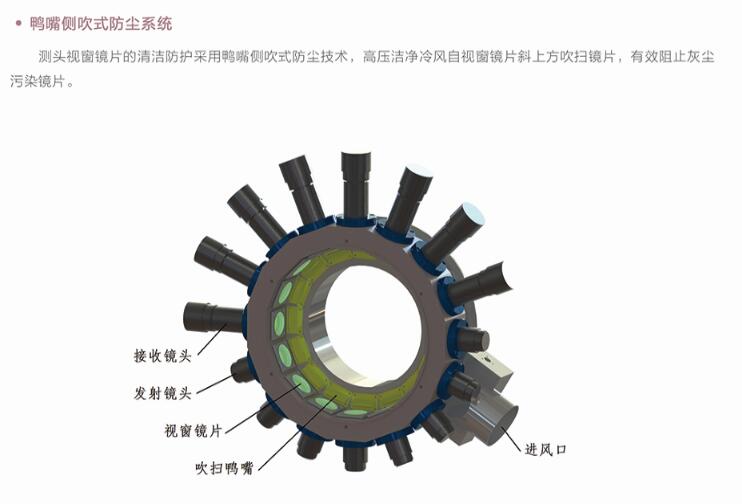

该测径仪配备了自循环冷却系统、鸭嘴侧吹防尘系统和智能模块。
该智能模块属于选装,是单独开发的远程测控程序。
功能:
可插入SIM卡,实现和服务器的远程通讯(经客户允许,选装)
智能捕捉最佳的测量位置并自动实现高度的调整
智能监测机体的温度,并根据机体的实际温度智能启停自循环降温系统和外部风机的启停
监测被测物的温度并根据被测物的温度智能计算膨胀系数(需选配测温仪)
智能监测镜头的洁净度,需要维护擦拭时自动提示“请维护”
具备系统自检功能,定时自检,保证系统的稳定性和测量数据的准确性
智能监测循环风量的大小,在风量不达标时自动进行提示
具备远程升级功能,在有更新版软件时提示升级
可通过手机APP实时观测测量数据
可与客户的MES、ERP、PDA等系统提供数据对接服务(需提供通讯协议)
可连接执行机构实现闭环控制(需对执行机构进行论)
该只能模块可以直接通过端口从测量仪中获取实时数据,通过互联网将数据传输到云数据平台,从而使用移动端对测控数据和仪器进行控制。
