电线电缆是通过：拉制、绞制、包覆三种工艺来制作完成的，型号规格越复杂，重复性越高。线缆测径仪作为外径检测设备，在任意需要检测外径的位置都可安装测径仪完成在线自动化测量。
一、铜、铝导体拉制，将导体原材料通过拉丝机模孔拉制出所需横截面形状和大小的单丝。
JG01/Z-DG15型
单轴测径仪可用于这部分尺寸的检测，可检测0.1mm的细丝直径，并且精度高，能达到±0.003mm，根据需求定制不同精度的测径仪。
二、绞制，根据标准要求将多根单丝绞合在一起，形成符合柔软度需求的线芯。绞制工艺分：导体绞制、成缆、编织、钢丝装铠和缠绕。

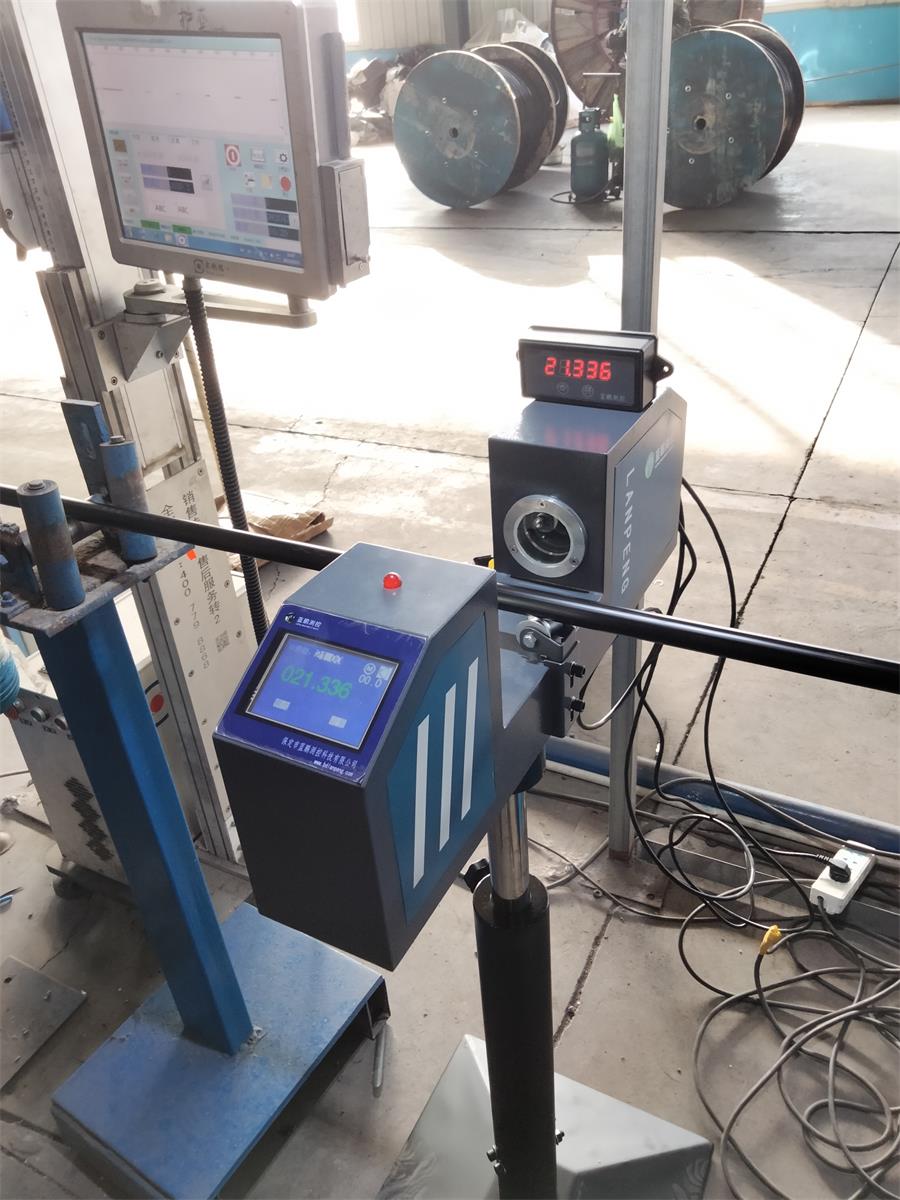

当绞制的产品形成紧密性较好的圆形轧材时，测径仪可对外径尺寸进行检测，测量外围边缘的阴影尺寸，完成检测。
三、护层包覆，将制好的线芯穿过挤塑机，让绝缘层包裹住导电线芯。根据对电线电缆不同的性能要求，采用专用的设备在导体的外面包覆不同的材料。
在这里依然可用在线测径仪进行外径尺寸的检测，甚至可以与前边的测径仪系统进行联控，从而测量得到绝缘层的厚度值。
四、水冷降温后通过火花测试仪检测包裹严密度。
通过以上步骤获得我们生活中的电线，接下来按要求将不同规格大小的绝缘电线再经过包覆内护层、绞制、包覆垫层，根据不同规格型号的要求，重复以上工序，绞制不同直径的线芯，包覆上不同的保护层，获得不同规格型号的电缆。
每个生产步骤，只要需要进行外径尺寸检测的部位均可采用在线测径仪完成外径尺寸的检测，不同的是根据不同位置的线缆尺寸大小，选用不同型号规格的测径仪。
线缆有圆形的，也有扁形的，不同类型线缆有着不同的作用，测径仪也对应生产了不同测头组数的测径仪，单轴测径仪检测一个方向的外径尺寸，双轴测径仪检测两个方向的外径尺寸与椭圆度，或者检测扁线的宽度与厚度。
线缆测径仪主要是用于外径尺寸的在线检测与控制，无论是单条产线，亦或是多条产线，在需要且适宜检测的位置，都可通过安装测径仪来检测并控制外径尺寸，毕竟在线缆生产大长度连续叠加组合生产方式中，电线电缆的任一部件或工艺过程的质量问题，对这根电缆几乎是无法挽回和弥补的。事后的处理都是十分消极的，不是锯短就是降级处理，要么报废整条电缆，它无法拆开重装。
使用在线测量与控制功能并存的线缆测径仪，能提高效率与品质，降低废品生产，工作人员也更省力省心，是高效率高性价比的智能检测仪器。
