【案例分享】为某钢厂定制中棒、小棒用多台测

发布时间:2023-02-13 15:10 阅读次数:

钢棒是某些钢厂主要生产产品之一,采用自动化的生产线,为了提升品质,同时减少废品率,需要在线测径仪来实时检测与监测钢棒的外径及椭圆度尺寸。

蓝鹏测控为某钢厂中棒与小棒产线定制了多台测径仪,以供品质在线检测,并辅以测控软件分析系统,为工作人员提供详细、直观的数据显示、分析信息、图表信息、数据存储、数据传输等多项功能,能适应该钢厂700~1000℃钢材的温度。


测量钢种:20#、45#钢、优质碳素结构钢、合金结构钢、齿轮钢、弹簧钢、轴承钢、非调质钢、管坯钢、易切削非调质钢、保证淬透性钢、低合金高强度结构钢等。

在线测径仪作为非接触式的测量设备,测量精度与钢材材质无关,因此上述钢种甚至更多类型的钢种,都能完成高精度的外径及椭圆度尺寸检测。

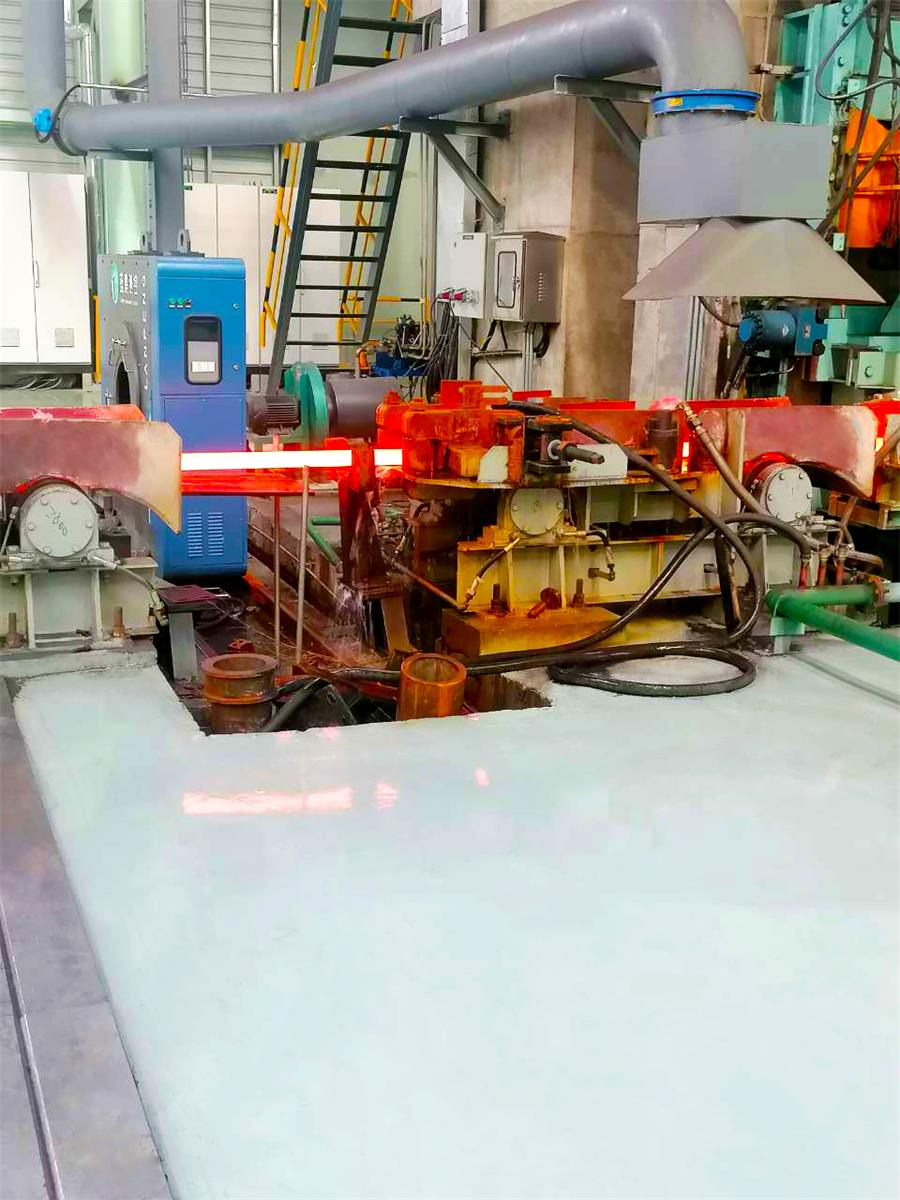

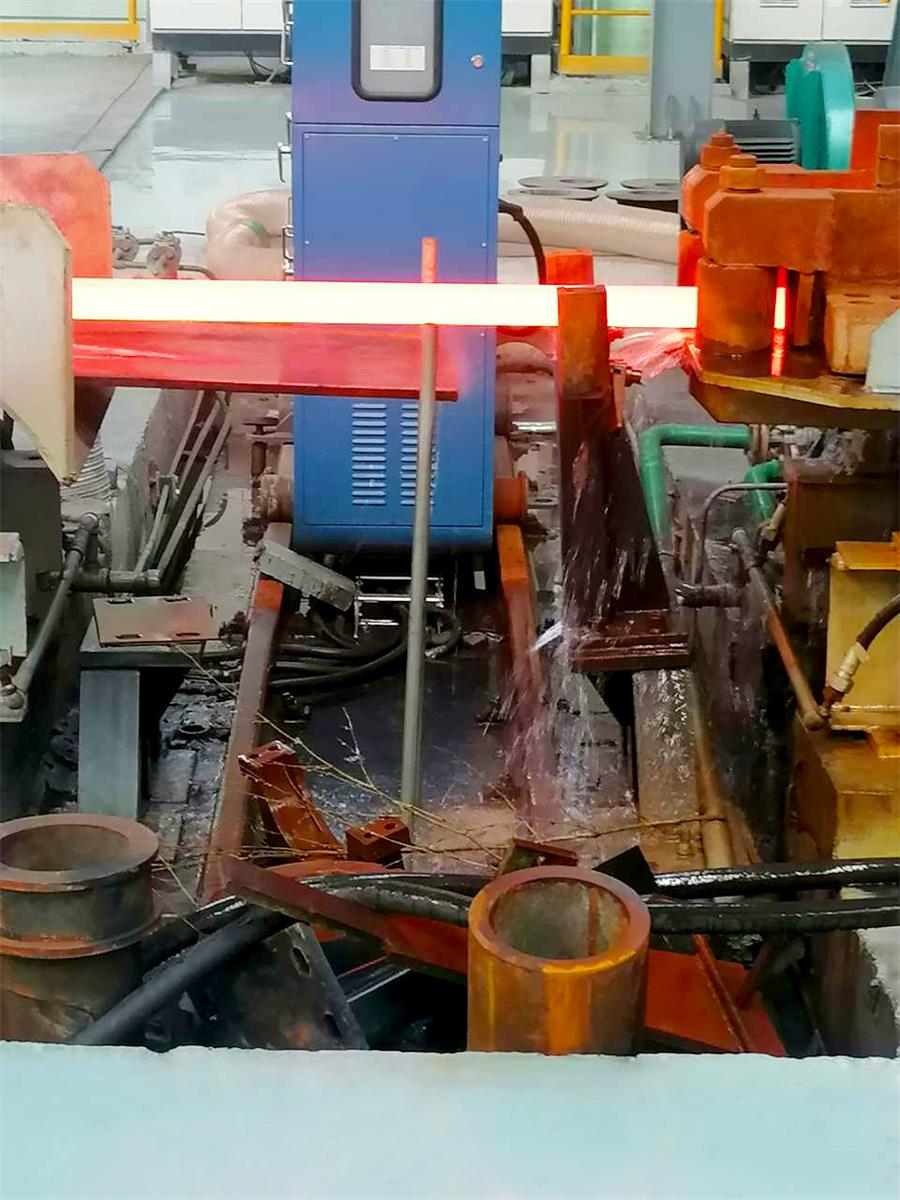

根据检测需求及现场实地勘察,主要定制了两种类型的测径仪:

一种是中棒用的JG04Z-SG180-A型智能测径仪,他具备四组测头对四个方位的外径尺寸进行检测,同时每组测头都是有固定间距双测头组成。能使其完成中棒的规格范围内的检测。

技术参数:

1、测量范围(mm):φ35~φ180;

2、测量精度(mm):≤士0.03;

4、每个截面测量直径数:4个;

5、重复性(mm):≤0.01;

6、测量频率(Hz):2000 (即每秒测量2000个截面)。

一种是小棒用的JG08Z-DG90-A型智能测径仪,他具备八组测头对八个方位的外径尺寸进行检测,这种八测头的检测方式能实现小棒的全方位检测,截面更完整全面。每组测头均为90单测头。

技术参数:

1、测量范围(mm):φ0~φ90;

2、测量精度(mm):≤士0.02;

4、每个截面测量直径数:8个;

5、重复性(mm):≤0.01;

6、测量频率(Hz):2000 ( 即每秒测量2000个截面);

7、通讯网络:4G。

显示内容

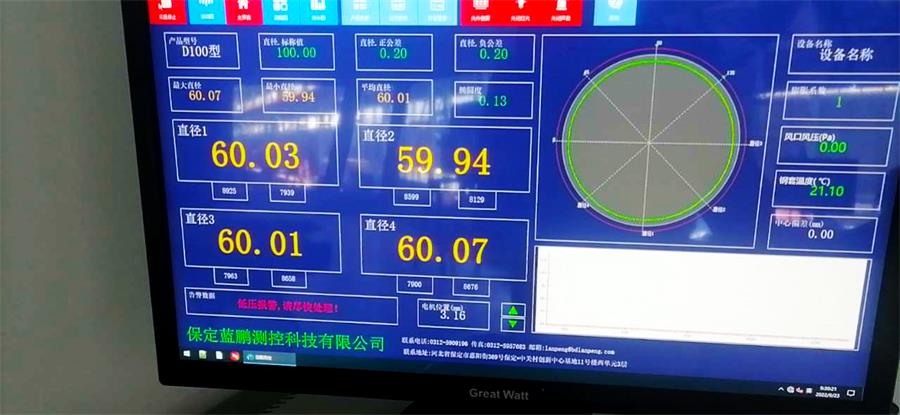

主控室液晶显示器:

圆钢测量系统主界面显示轧材同时刻、同截面外轮廓尺寸及截面图、公差带;各路测头的尺寸波动图,缺陷分析曲线;实时显示圆钢的最大直径、最小直径、平均直径、椭圆度以及各路测头的测量值。

嵌入式智能模块:

实时显示各路测头的测量值、设备温度、风压、测量中心高度等。

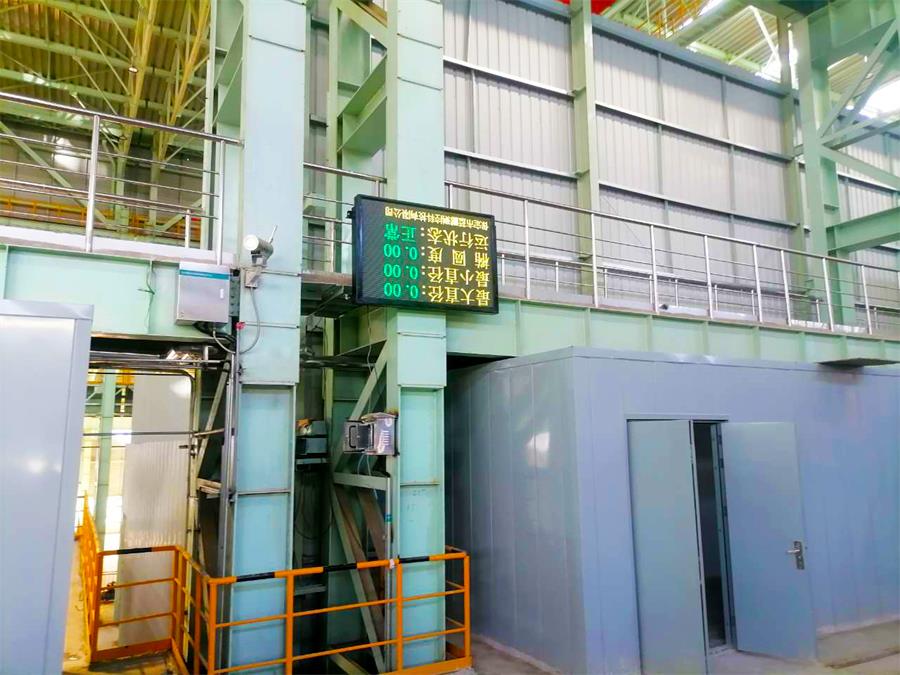

现场LED显示屏:

实时显示圆钢测量的最大/最小直径、椭圆度、设备工作状态。


测控软件系统

以八路测径仪主界面为例:其包括工具栏菜单,及主界面、波动图、缺陷图、统计图四个数据显示窗口。


工具栏:支持配置文件形式更改子项内容、图标等。

主界面的标签,支持根据待测目标特征设定公差范围,并在测量值超过标称公差范围时,以不同颜色醒目提醒,如超正公差时红色显示、超负公差时黄色显示。

实时数据图形化

在主界面,除了以不同颜色显示数据之外,还支持以趋势图、截面图的形式来显示待测物的实时数据,从而方便用户更直观的了解测量数据的偏差。

历史数据图形化

对于已经测量过的历史数据,也支持以图形化的方式进行查看。

系统功能:系统设置、系统自检、自动调高、智能监测、远程通讯、数据传输(MES、ERP、PDA等)、产品参数设置、数据存储、报警设置、修正功能(热态检测显示常温尺寸)等。

钢厂产线多,使用广,因此定制了多台在线智能测径仪分别安装在不同的位置进行钢棒的外径及椭圆度尺寸检测。

蓝鹏测控具备钢厂用检测设备的丰富经验,为各钢材提供在线智能测量仪,实现在线实时品质检测,减少试错品、废品、次品的产出,对快速产线而言,降低大量的此种损失。
