【案例分享】为某木板厂家定制在线激光测厚仪

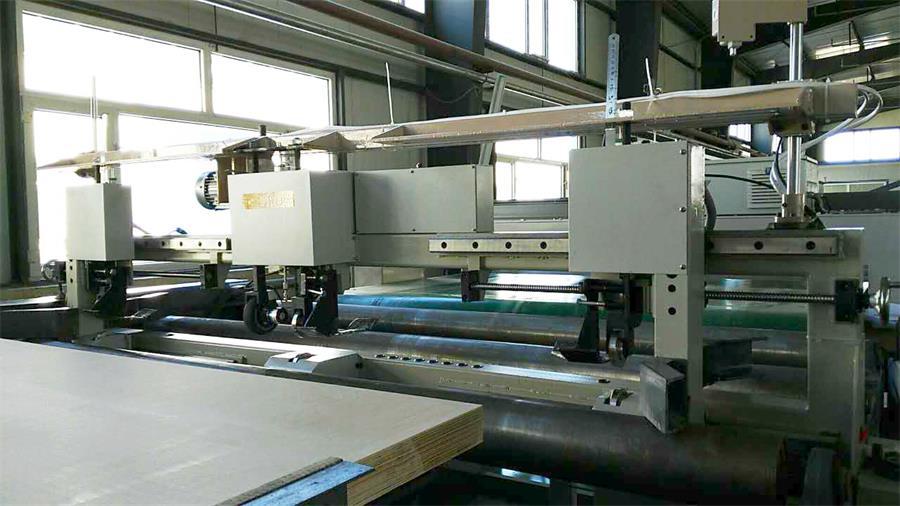

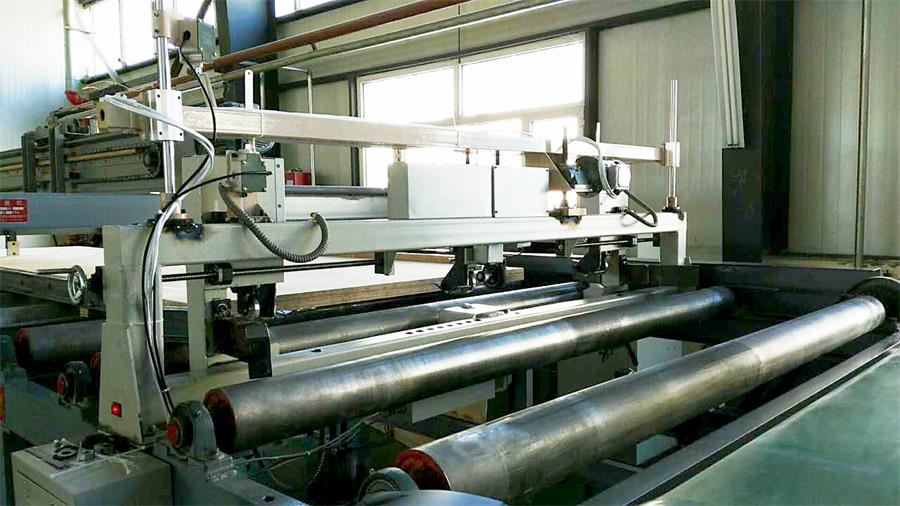

木板也已经实现了机械化作业，为了能快速完成高成材率的生产，为其定制了接触式激光测厚仪安装在产线上进行厚度尺寸的在线检测。

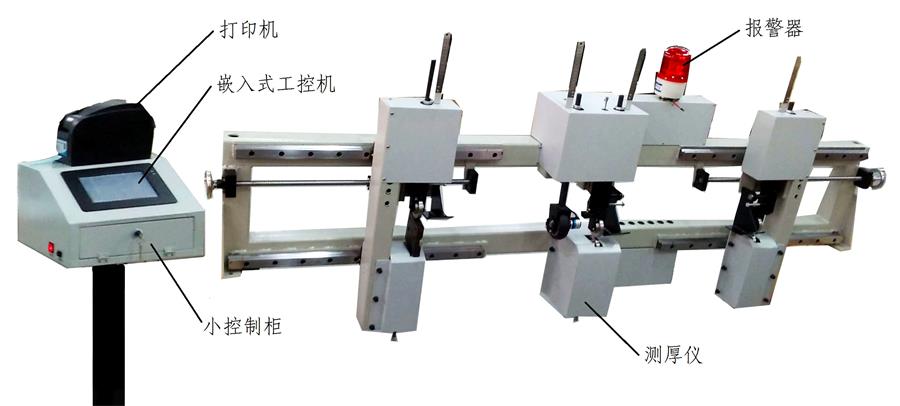

嵌入式工控机是测厚仪的显示、控制单元，其主要功能有两个：一是计算传感器采集木板的厚度数据，并将其显示在液晶屏上；二是控制步进电机按设定的步数以驱动两边测头的距离，以应对不同板宽的厚度检测。

测厚仪的测量单元是采集木板厚度尺寸的单元，其主要功能是利用接触式传感器采集与木板厚度相关的电信号并将其传输到工控机。测量单元与工控机之间由电源线和数据线连接。

质量标准及设备参数：

1、测量范围：10～120mm。

2、测量精度：≤0.1mm。

3、测头类型：接触式传感器。

4、测量点数量：3个测量点，每个测量点2个传感器。

5、测量点间距：中间测量点固定位置，两侧测量点可调至距板边50mm。

6、显示内容：3个测量点的实时厚度。

7、超差报警功能：可设置标准板厚及上下偏差，超出上下偏差时自动报警。

8、检测报告打印功能：每张板打印1个检测报告，内容为9个位置的测量值和产品的编号信息。9个测量位置中1个为板中心点，其余测量位置距离板边缘50mm。

9、检测报告打印在不干胶纸上，宽度为28mm。

设备特点

响应速度快、实时性能好。

测量不受被测物上下抖动的影响。

测量不受被测物材质影响。

全数字系统，使用方便，易操作，维护简单。

具备超差报警功能，超差时红灯点亮报警。

可打印检测报告，供纸质存储或附在产品发货清单中，增加竞争力。

两侧测头可调节位置，适应多种宽度的板材检测。

接触式激光测厚仪根据生产需求及板宽程度进行定制，采用接触式的测量方式是根据木板的实际生产情况及测量准确度等多方面考虑，当然也还提供各种非接触式的激光测厚仪定制，进行无损检测。
