【案例分享】金属板在线测厚实录

无数日常用品都是由金属板制成的。厚度可能会有很大差异；极薄的薄片被认为是箔或叶，厚度超过6毫米（0.25英寸）的薄片被认为是钢板或“结构钢”。有许多不同的金属可以制成金属板，例如铝、黄铜、铜、钢、锡、镍和钛。用于装饰用途，一些重要的片的金属包括银，金，和铂（铂金属片也被用作一催化剂）。

不管是哪种类型的金属板厚度尺寸都要保证均匀适中，进行高精度的生产，要想了解生产状态，采用在线检测必不可少，激光测厚仪这种非接触式的测量仪器对任何材质都能检测，因此为某金属板制品厂定制了一款激光测厚仪。

测量原理

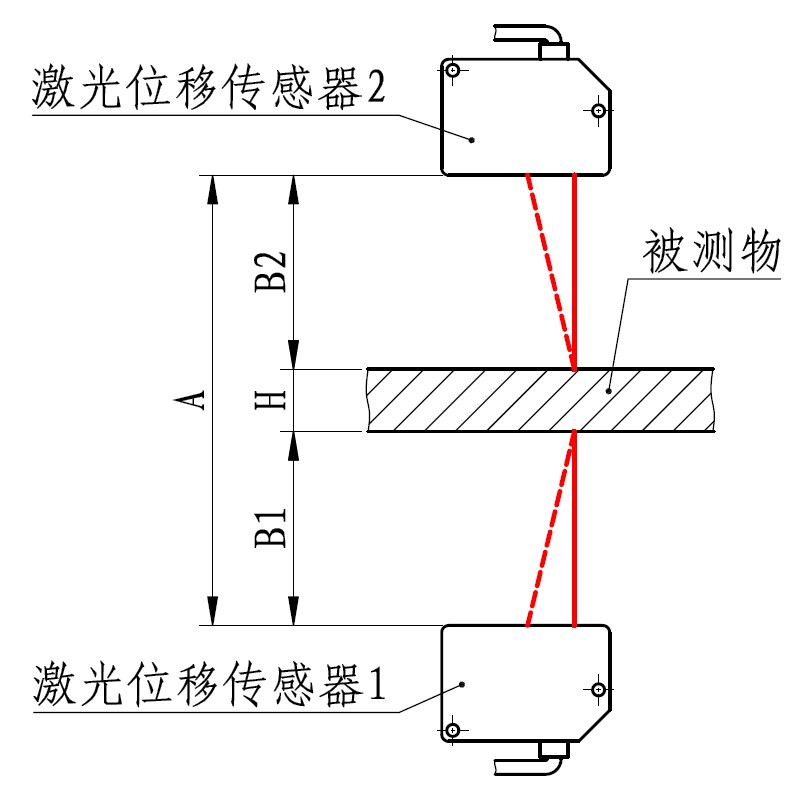

激光测厚仪由上、下两个对射的激光测头组成，激光测头1和激光测头2以固定间距A相对布置，工作时激光测头1发射一束激光照射被测物的下表面，下表面光斑的漫反射光再返回到激光测头1内的CMOS或CCD芯片上，通过对CMOS或CCD芯片上光斑的位置分析和计算，可以得到激光测头1到被测物下表面的实际距离B1；同理可以得到激光测头2到被测物上表面的距离B2。用两个测头之间的间距A减去两个测头到被测物上下表面的距离B1、B2即可得到被测物的厚度H。

技术参数

厚度范围：0.1—4mm；

宽度范围：280—500mm；

测量精度：±0.01；

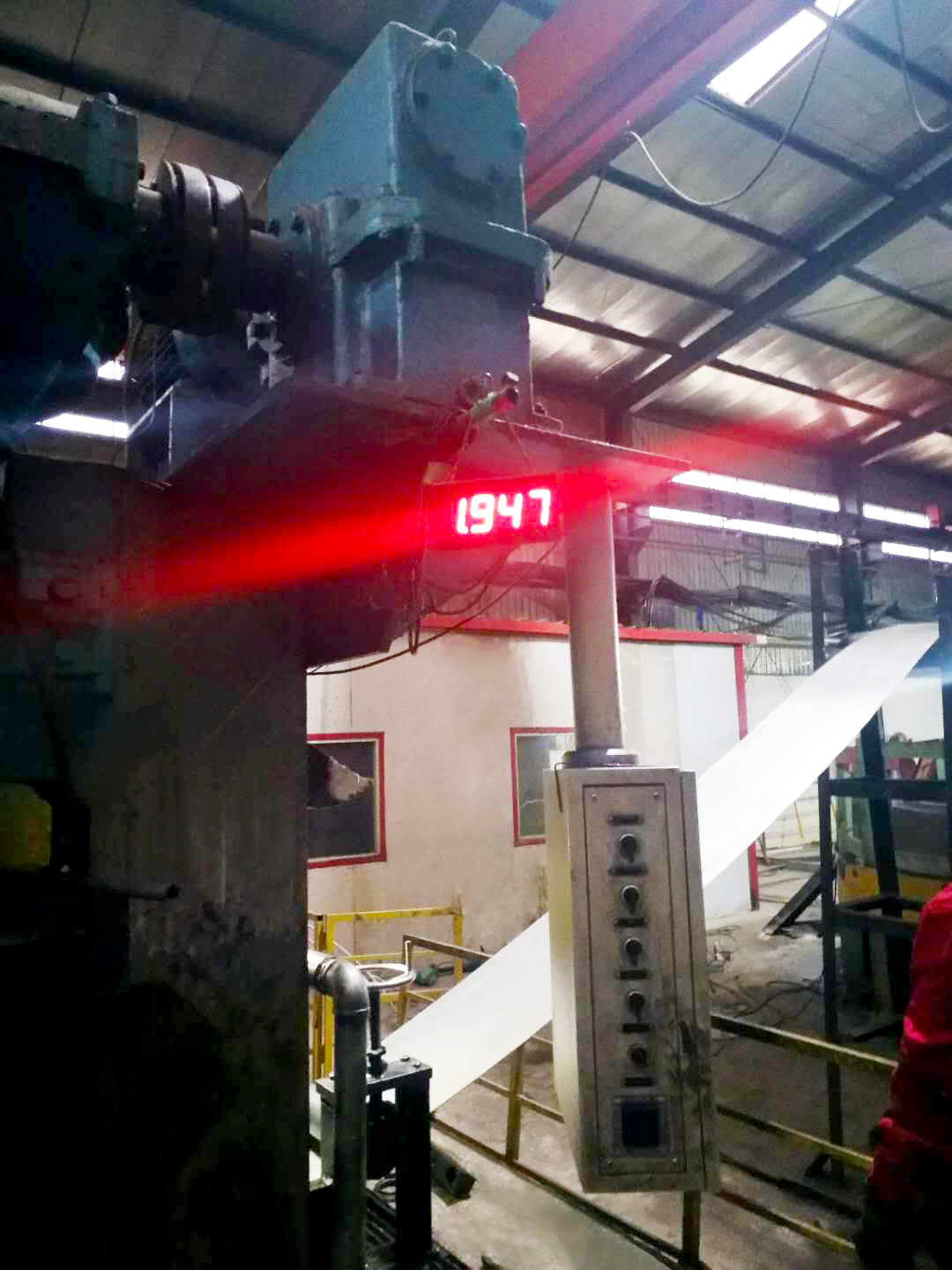

外接显示屏显示小数点后2位数；

显示数字大小：5寸；

预留风口吹扫水、水雾确保检测精度；

做好密封（对方车间有液态水、气体水）。

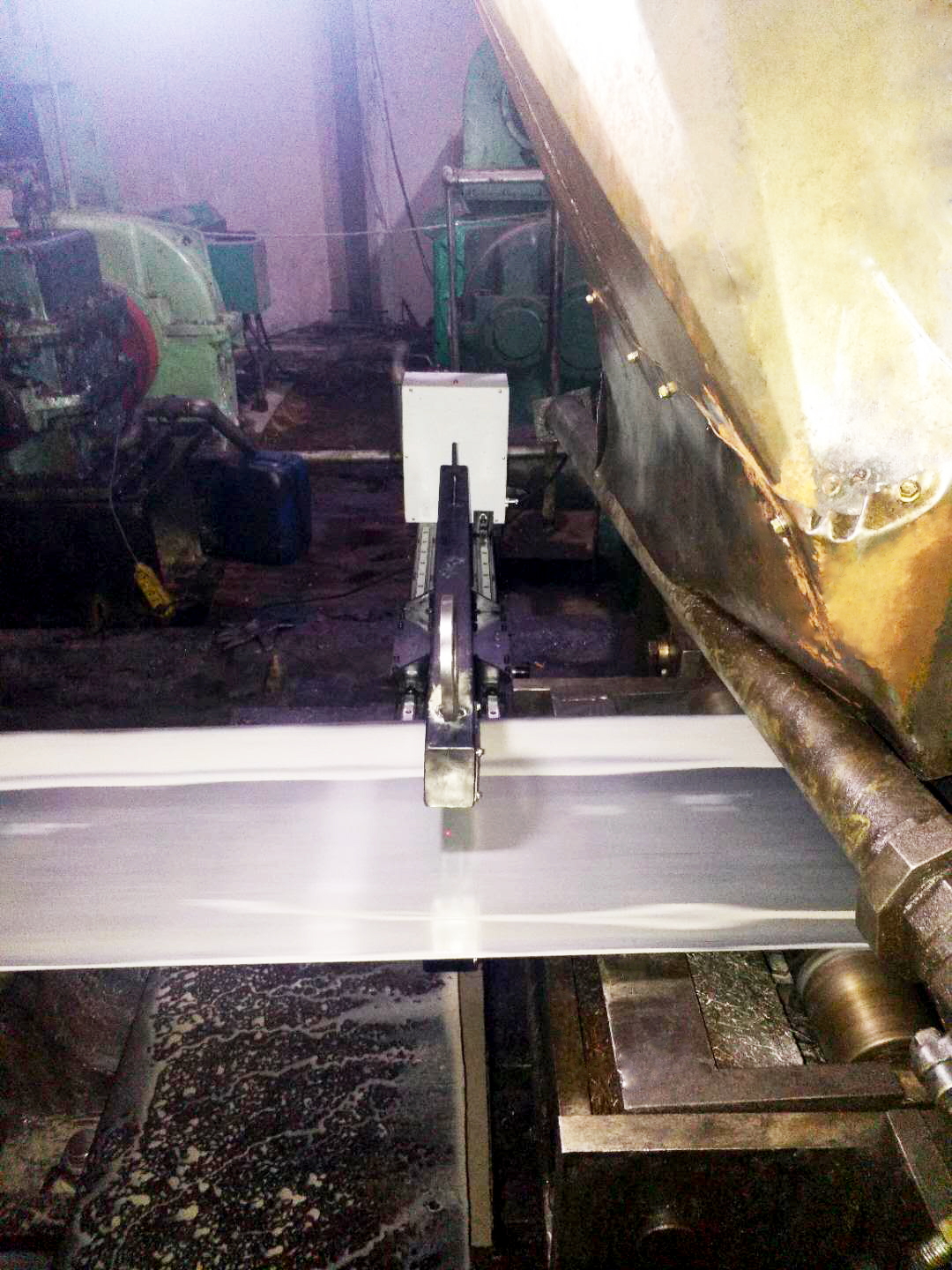

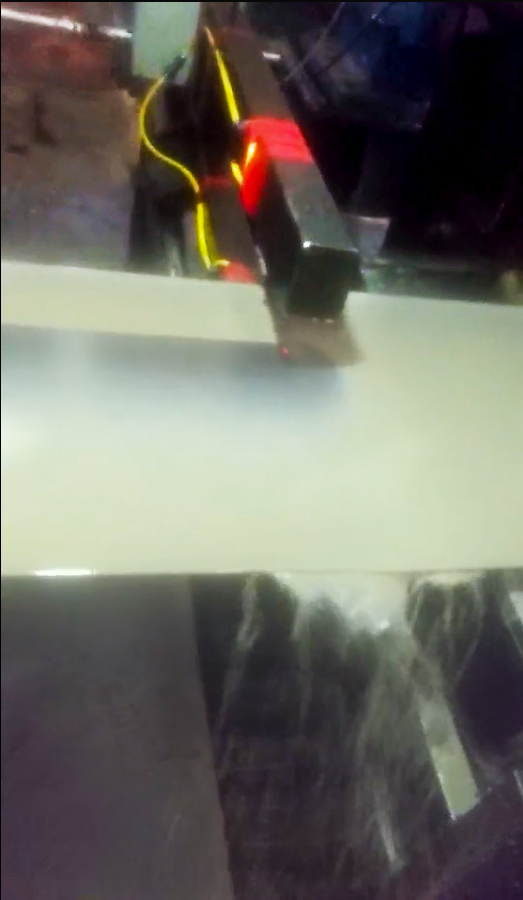

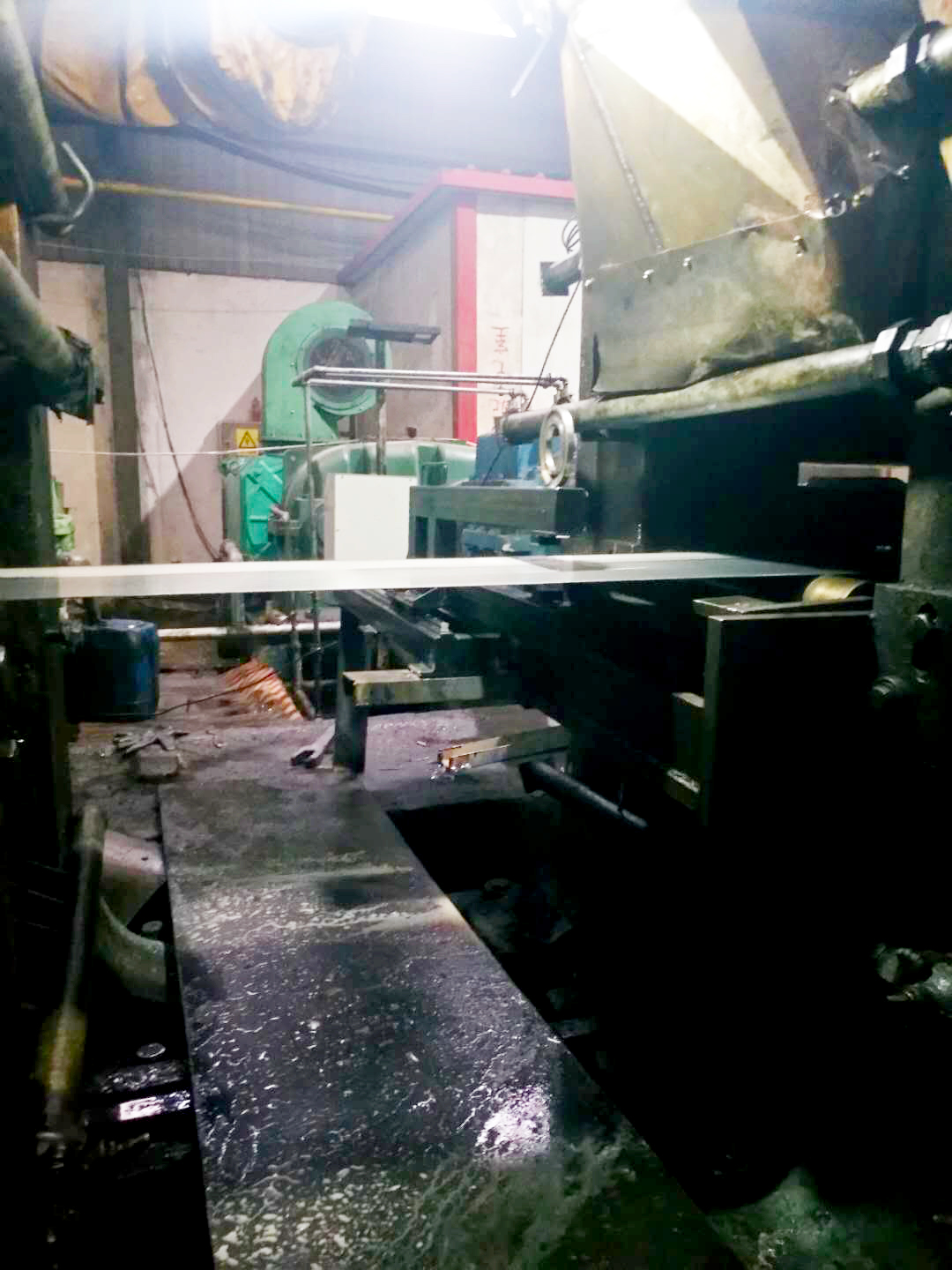

激光测厚仪在该厂家的金属板测厚中，由于板材上有水流、水雾，作为光学测量设备，这些都是影响测量精度的一大重要因素，为了能更准确的检测出外径尺寸，而采用了吹风装置对金属板上附着的水膜、水汽进行吹扫，从而完成尺寸的检测。

激光测厚仪是在线检测装置，做到了在线实时检测，实现了金属板的自动化检测，让品质控制更及时。
