【案例分享】为某机械厂定制大型单轴测径仪 配

在钢铁行业中，对高线、盘螺等的检测，大部分都采用八轴测径仪进行全方面的检测，但也有很多钢材本身圆度很好，仅用单轴测径仪就可实现尺寸的检测，蓝鹏测控为某机械制造厂就定制了一款具备控制柜及测控软件系统的单轴测径仪，既可适应恶劣轧钢环境，又可完成高品质的测量。

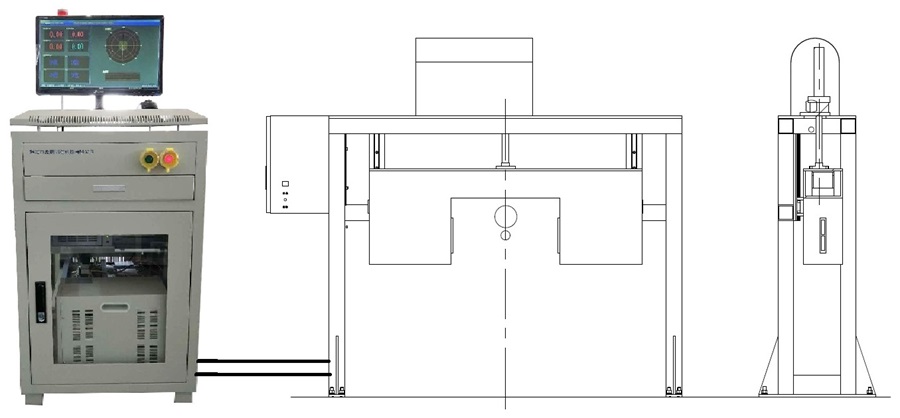

总体布局

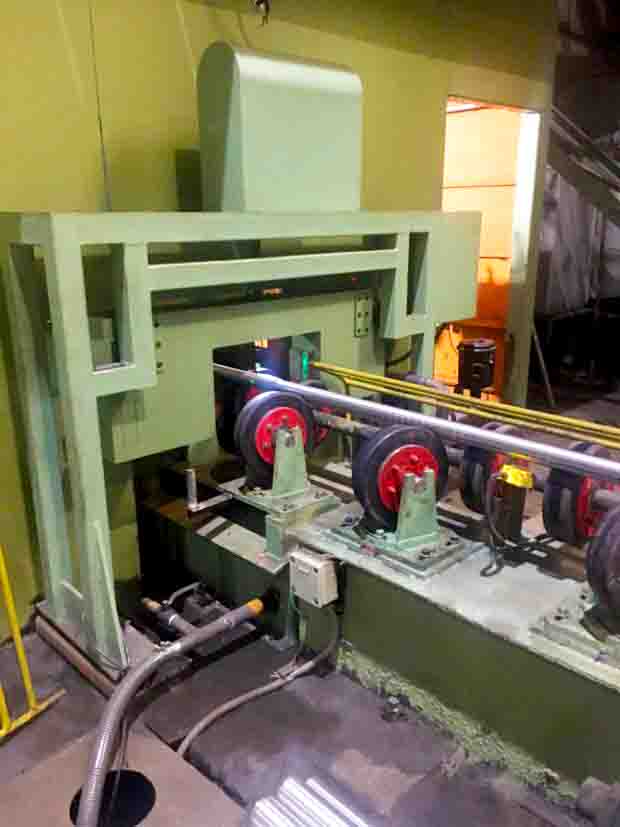

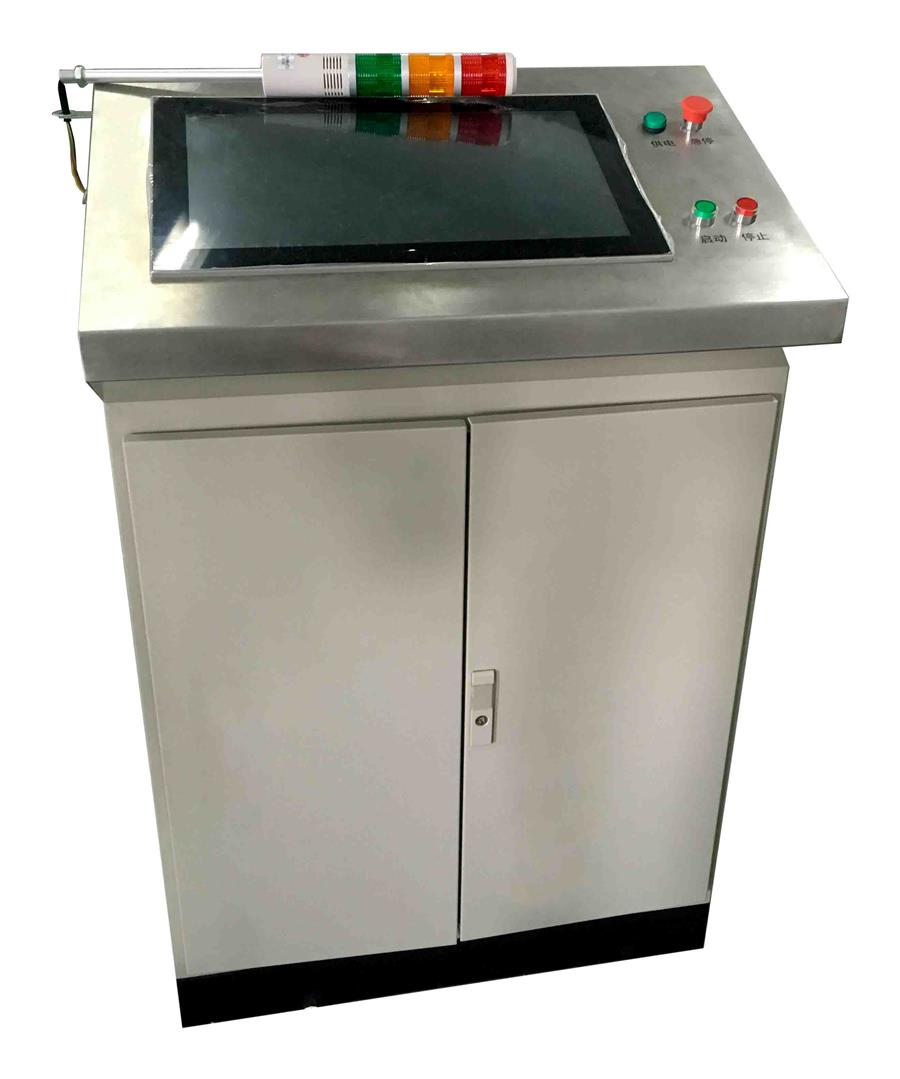

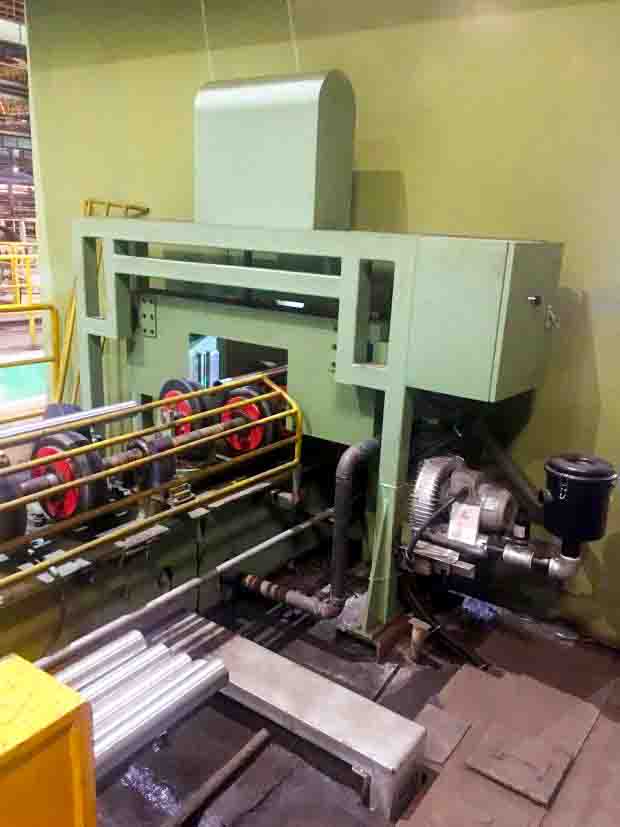

整套系统包括测径仪、控制柜、工控机、漩涡风机等。测径仪、漩涡风机安装在生产线现场，控制柜安装在控制室，通讯根据线缆长度选择网线或线缆长度连接。

技术参数

1、测量范围：φ30～φ130mm

2、被测棒材直径：φ45～φ115mm

3、测量精度：≤0.025mm

4、每个截面测量直径数：1个

5、测量频率：500Hz

设备功能

1、提供报警信号并进行开关量输出，以备完成拨料动作；声光报警器在超差管拨料后停止报警；

2、工控机采用工业触摸一体机；

3、存储采用单根存储方式，即每根钢存储为一个文件；

4、带自动（电动）升降功能。

软件系统

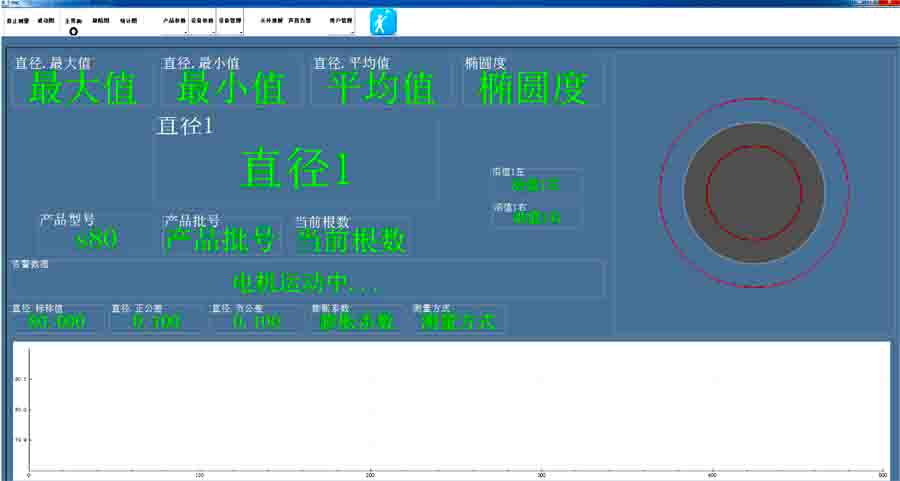

单轴测径仪配备了工控机及软件系统，进入软件系统主界面，如下图。可显示测量值及趋势图等信息，同时还有波动图、缺陷图等界面，能存储历史数据，能将历史数据导出。

单轴测径仪一般是用于线缆、电缆、橡胶、塑料等产线进行外径尺寸检测，并不具备测控软件，也不能在恶劣轧钢环境下进行检测，但蓝鹏测控不仅仅是生产小型测径仪，在各种恶劣的轧钢厂都有各种测径仪、测宽仪、测厚仪、直线度测量仪、测长仪、表面缺陷检测仪等的应用，具备丰富的应对钢厂检测需求的经验，因此，很顺利的为该机械厂完成了单轴测径仪的定制。

该测径仪无论是颜色还是功能，都安装机械制造厂的需求定制，完美的解决了生产需求，实现高质量检测。
