【案例分享】3点扫描测量激光测厚仪在板材检测

发布时间:2022-08-26 17:19 阅读次数:

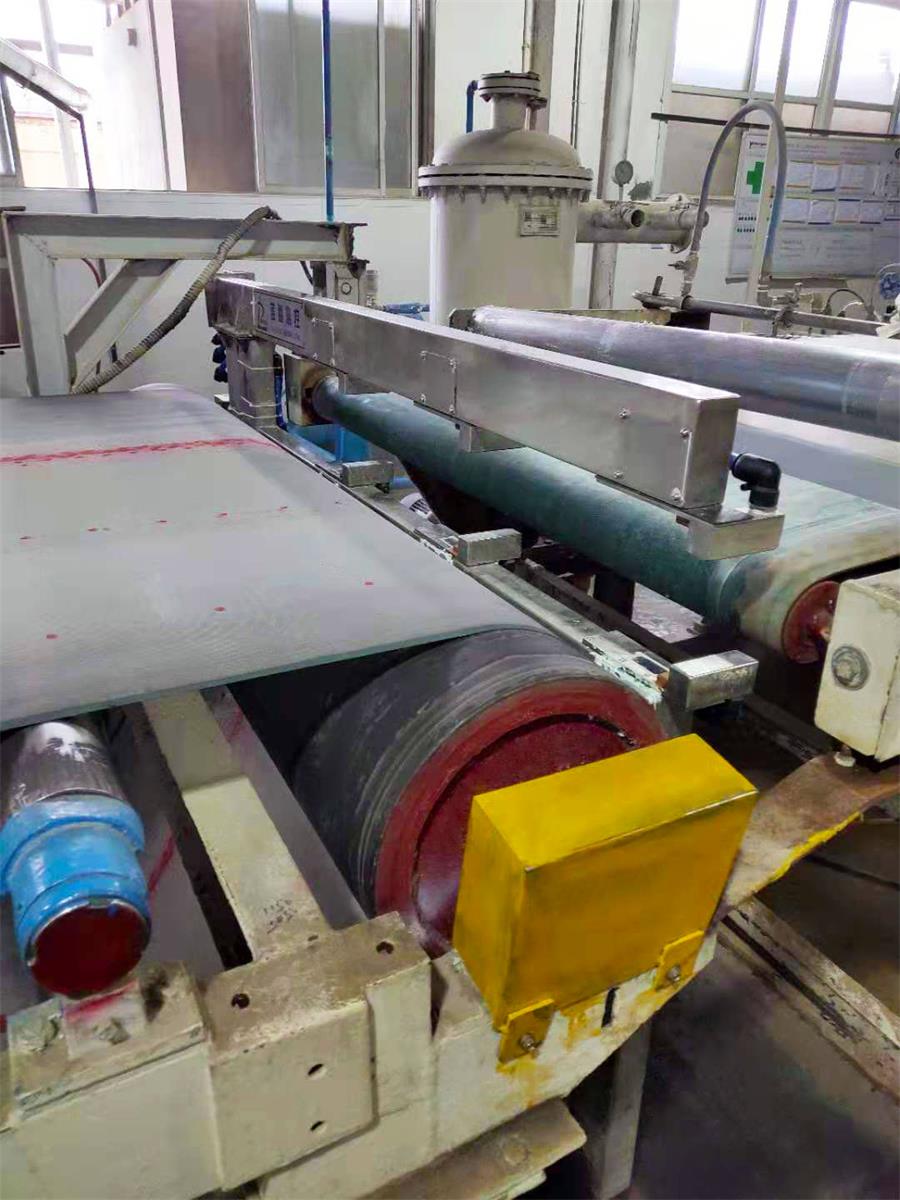

作为几何尺寸测量仪器定制厂家,蓝鹏测控为某耐火板生产产线定制了一台测厚仪,其安装位置较窄,被测物宽度较长,生产速度较慢,根据实际生产及检测需要,将激光测厚仪定制成3点式扫描激光测厚仪,检测路线呈平行的3个“Z”字形。
设备参数
测量范围:0~20mm;
测量精度:≤±0.1mm;
测量频率:500Hz;
设备外形尺寸:2184×390×1278mm;

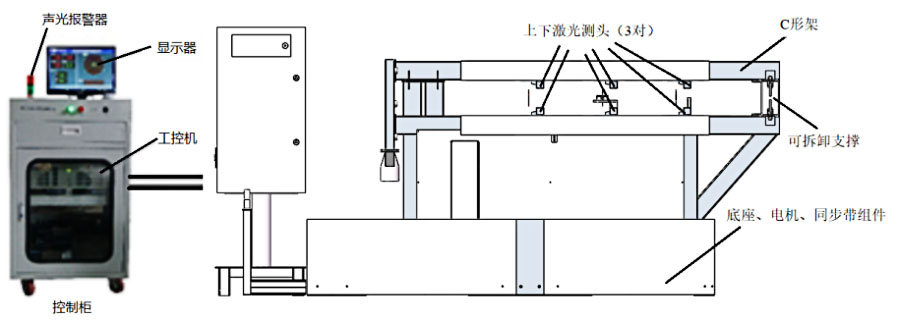

激光测厚仪主要由底座、电机、同步带、C形架、上下激光测头(3对)、可拆卸支撑、控制柜、工控机、显示器和声光报警器等部分组成。
测厚仪的底座、电机、同步带、C形架是测厚仪的支撑结构件。底座与基础固定,底座上面设置电机、同步带等。电机驱动同步带旋转可带动C形架在底座上滑动可以调整测量点的测量位置或对被测物进行扫描测量。
测厚仪的测量由上、下3对个激光测头完成,激光测头测得的原始数据传输到控制箱进行处理、计算。控制柜内装有各种电路系统,可实现数据存储、显示等功能,测量结果直接在电脑显示屏上显示。控制箱的斜面上设置一个报警灯,当测量数据超出设定的标准值,设备发出报警信号。
功能描述
实时显示测量值,显示频率3-5秒/次。
产品参数设置:可设置产品规格、正负公差、椭圆度公差等参数。
修正功能:自动或手动修正,当系统误差过大时可用校零功能自我校准。
测量规格自动调整功能:当切换轧材规格时自动调整测头至最佳位置。
超差报警功能:数据超差时声光报警。
测量数据连续测量连续存储,存储时间大于1年。
可通过测量系统软件进行历史数据查询,也可将文件转换成Excel格式进行查询。

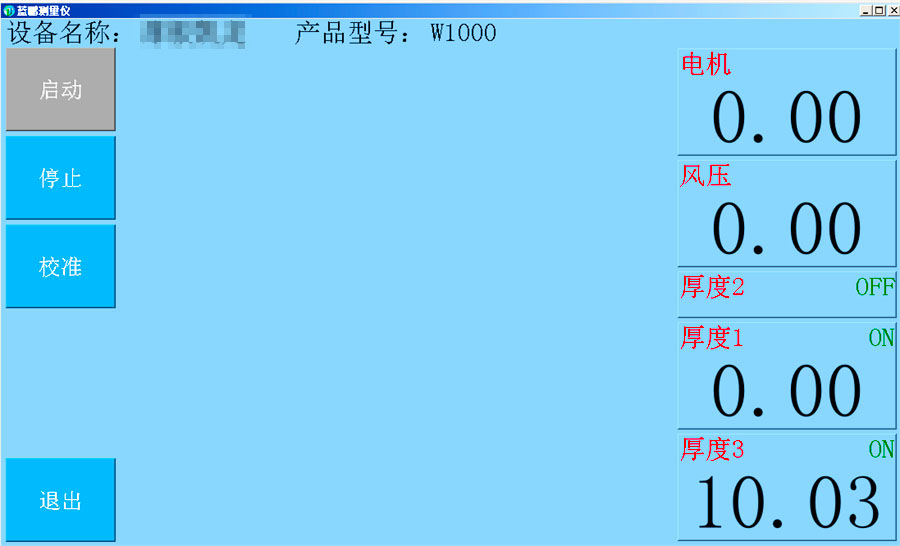

启动程序
先启动服务程序
再启动上位机程序

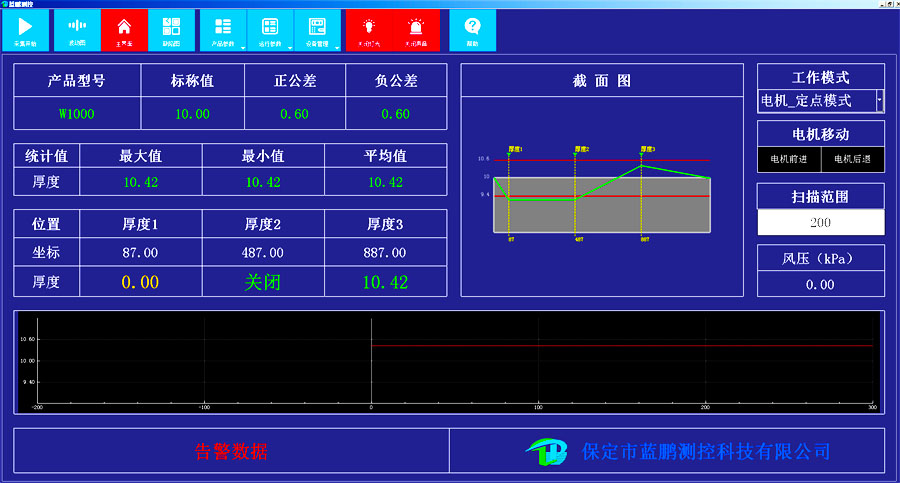

可显示测量的各项信息及各种图表。并可在该测控软件系统中进行各项操作。
工作模式分为定点和循环两种,定点时,在当前位置测量;在循环模式,电机从当前位置开始,按指定的扫描范围量程内进行移动循环运行。
测控软件可进行产品型号配置、产品型号选择、测量启停、报警开关、历史查询、校准等多项操作。详情请看使用说明书,在这里不一一介绍了。
