【案例分享】圆棒生产中在矫直机后安装直线度

发布时间:2022-08-05 15:24 阅读次数:
圆棒在矫直机矫直后,总是需要检测一下它是否已经符合规格,为了适应自动化的生产线,研发了在线直线度测量仪。
在线直线度测量仪应用后能实时检测直线度尺寸,遇到不合格品实时提示,这样工作人员能及时反映,将不合格品归置到一个位置,稍后将其进行重新矫直,保证每个轧材都符合标准。
整套系统主要由三台测量仪和测量仪支架、托辊、过钢导槽、控制柜、工控机、显示器、LED显示屏、声光报警器等组成。

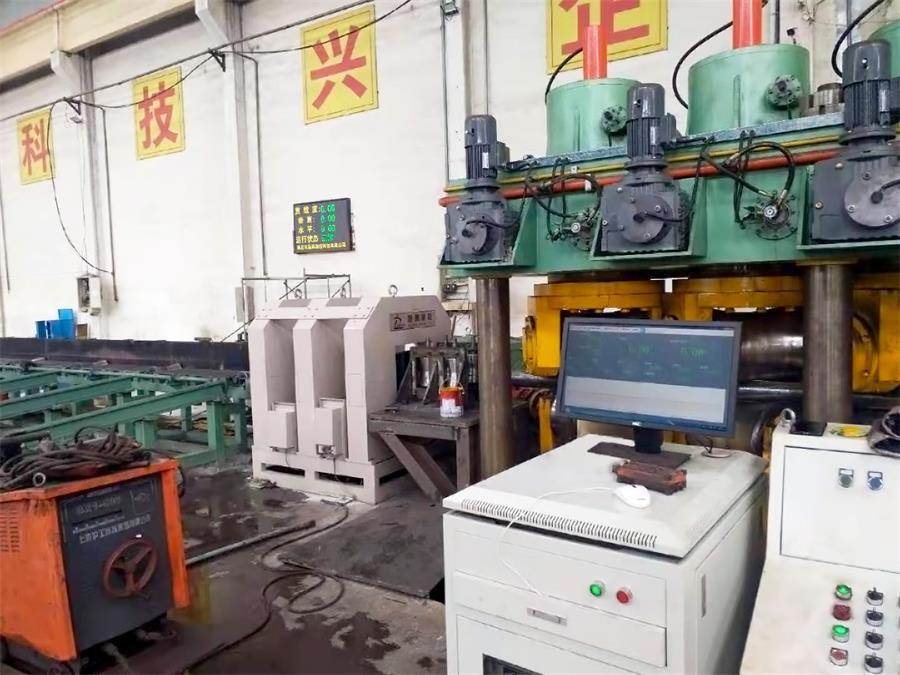

整个系统中测量仪安装在矫直机出口,用于监测通过矫直机的圆棒是否符合标准,控制柜安放在控制室或其它环境适合电脑工作的室内。用于测量数据的监测与直线度测量仪的控制。
工作时,棒材通过测量仪的测量区。三台测量仪的6组测头同时测量圆棒测量截面边沿的位置,并根据各截面边沿的位置计算圆棒的直线度误差。
直线度测量仪操作规程
1、开机
开机顺序:控制柜后面板“电源开关”→前面板“工作开”按钮→工控机。
2、打开测量软件

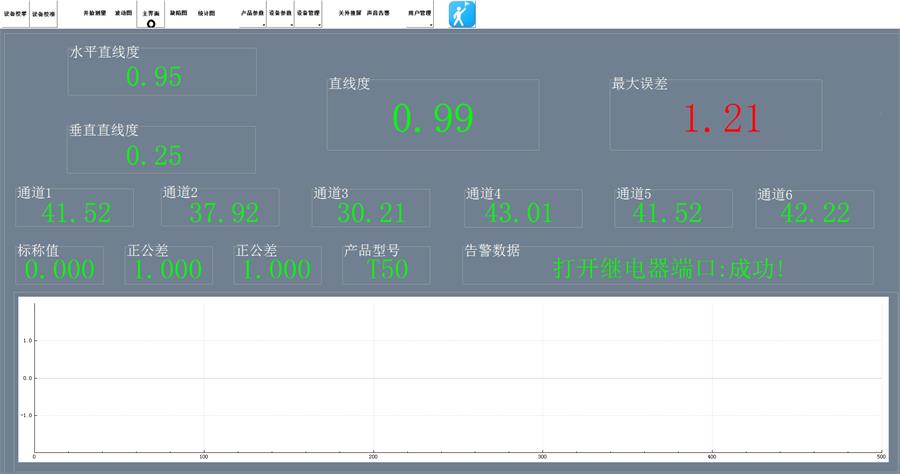

双击工控机桌面上的快捷方式图标,打开测量软件。
3、设定或选取产品参数
根据产品规格选择或添加产品型号和参数。
4、过钢导槽宽度调节
根据被测产品的规格调整好测量仪过钢导槽的宽度。
5、直线度测量仪进入测量状态
确认直线度测量仪状态良好后,点击“开始测量”按钮测量系统进入测量状态。
6、关闭测量软件
点击“停止测量”,系统退出测量状态。单击“退出”按钮或程序界面右上角的“×”按钮即可退出测量软件。
7、安全关机
在操作系统内安全关闭计算机→按下控制柜面板上“工作关”按钮,给直线度测量仪断电→关闭控制柜后面板上的电源总开关。
注意:当出现1小时以上、4小时以下的生产间歇时,应按下控制柜面板上“工作关”按钮,使系统处于待机状态;当出现4小时以上的生产间歇时,应完全关闭直线度测量仪系统。
该设备于2019年被应用到某钢厂的生产线上,使用效果好,棒材的直线度检测更容易,不合格品发布更及时,在提升效率方面有着重要作用。当然直线度测量仪经过了将近3年的发展,又进行了多方位的升级,无论是外观还是性能上,都要更优秀,也有更多的厂家选择在线直线度测量仪为生产保驾护航。
棒材直线度测量仪是非接触在线检测设备,被用于冶金业棒材外径、角钢边长、扁钢的宽度和厚度及其直线度等多种类型轧材的在线检测。
