在毛管生产中,品质检测是重中之重,随着产线的升级,离线检测已不能满足生产状态,因此为某钢管厂定制了在线测径
测长仪。
如果仅测径的话,采用光电在线测径仪即可,但长度与直径尺寸一起检测的话,则采用机器视觉法进行检测。

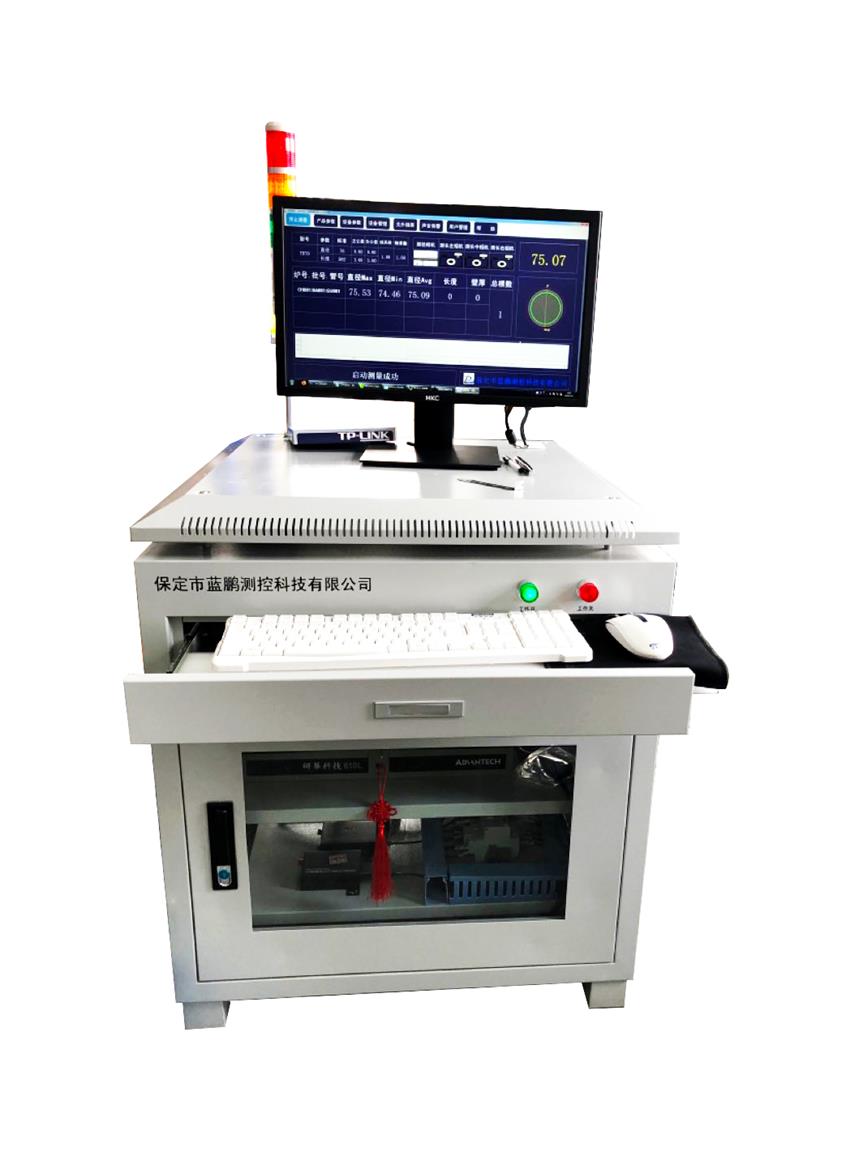

LPGL12型钢管测长仪是非接触检测设备,主要用于钢管穿孔机后的钢管长度与外径检测。测长仪主要由摄像头、主控机柜、终端机和报警单元等几部分组成,摄像头和主控机柜通过电源线和数据线连接。
本设备是在正交模型下,利用图像的像素比例进行尺寸测量的。测长仪用于检测毛管的外径和长度。检测的核心部件为工业相机,工控机,相机支架等,其中工控机是利用计算机来处理、分析和理解视觉信息的。

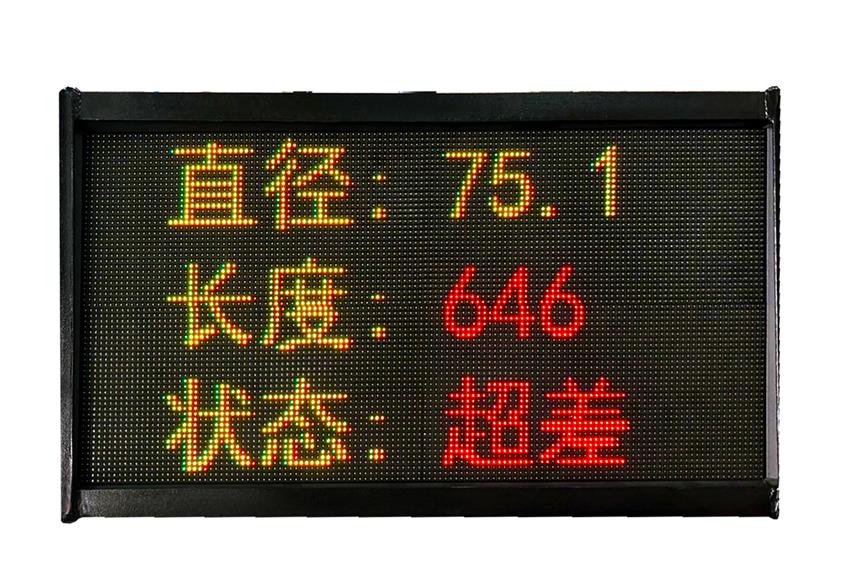

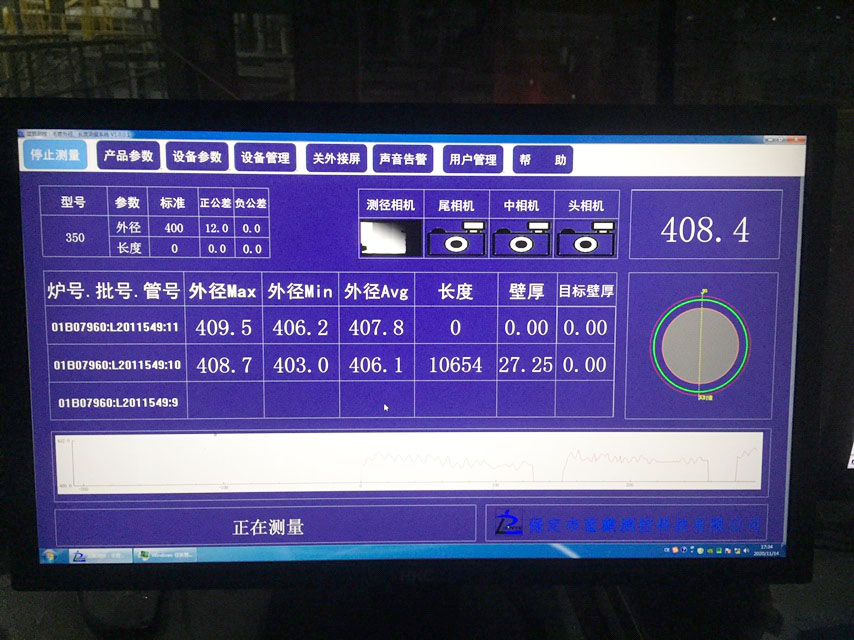

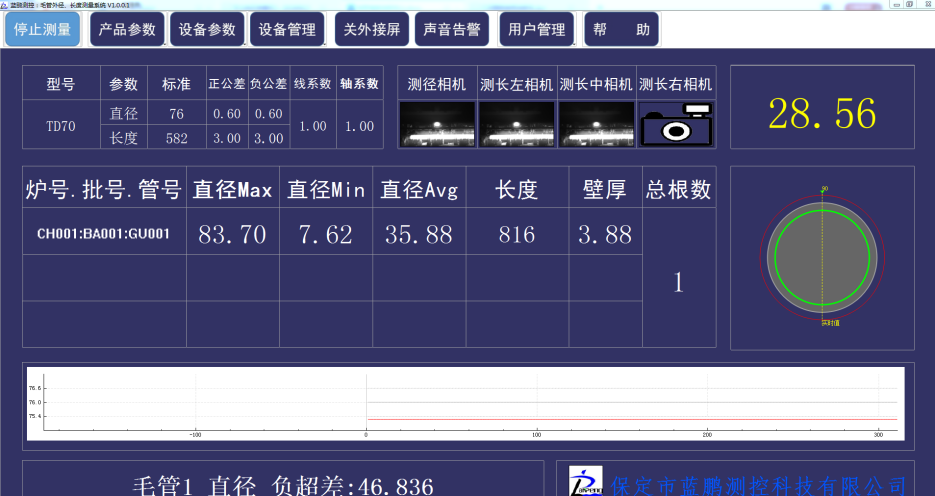

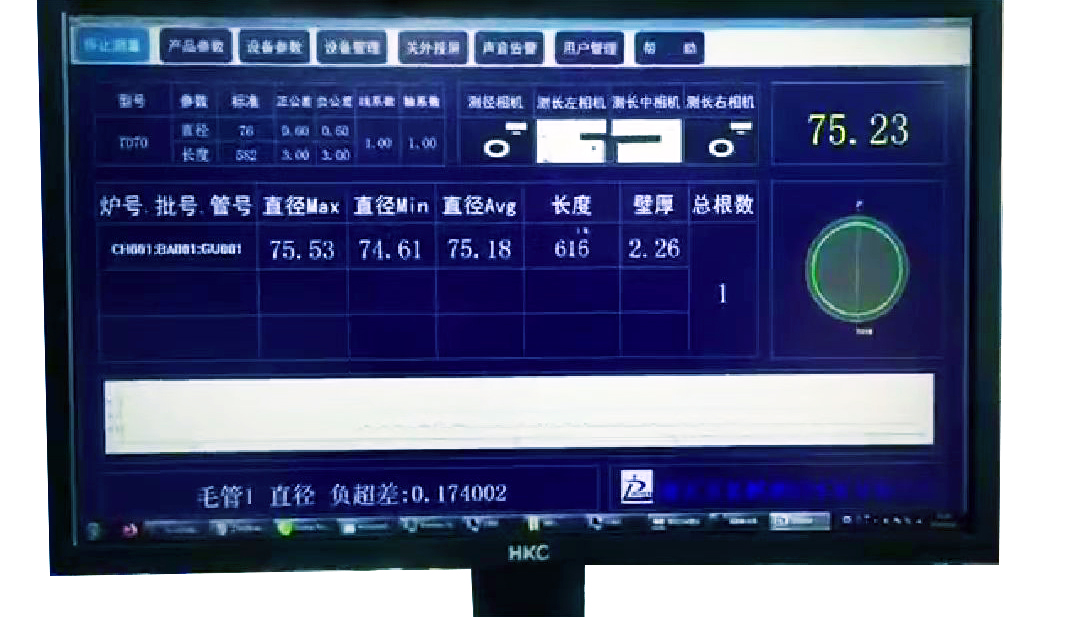

工业相机的图像实时发送至工控机进行处理、计算,计算结果同时在显示器和LED显示屏上显示。
工业相机的选型
图像处理方式测量设备的测量精度主要取决于工业相机的分辨率、视野范围以及帧率和曝光时间。相机的分辨率越高、视野范围越小测量精度越高;相机的帧率越高、曝光时间越短,被测物的运动对测量精度的影响越小,测量精度也就越高。因此每个定制测长仪均要根据需求进行合适的工业相机选型。
测直径
本次定制的设备应用中,被测毛管外径范围为φ220~450mm,测量直径的相机视野确定为650×490mm,直径测量精度可以达到±0.6mm。
测长度

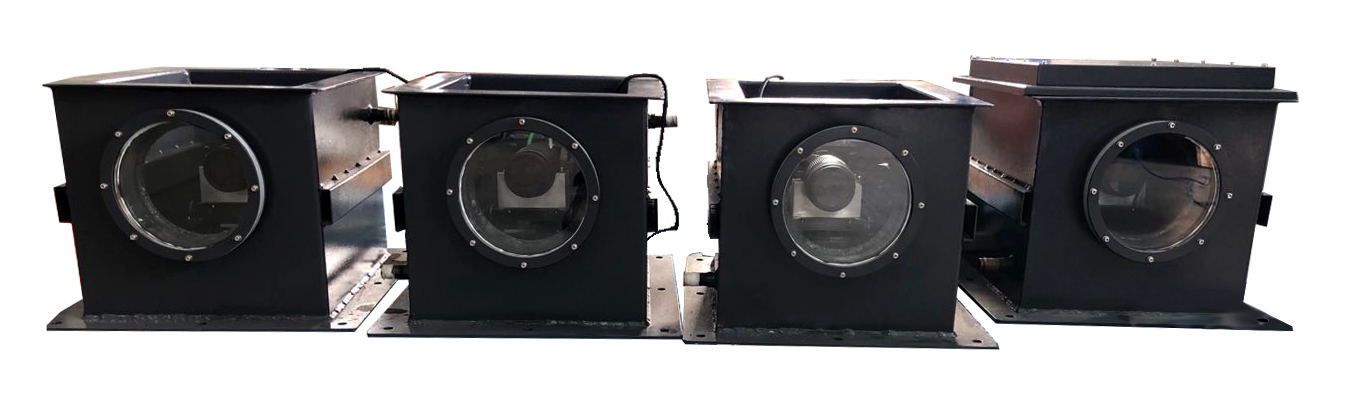

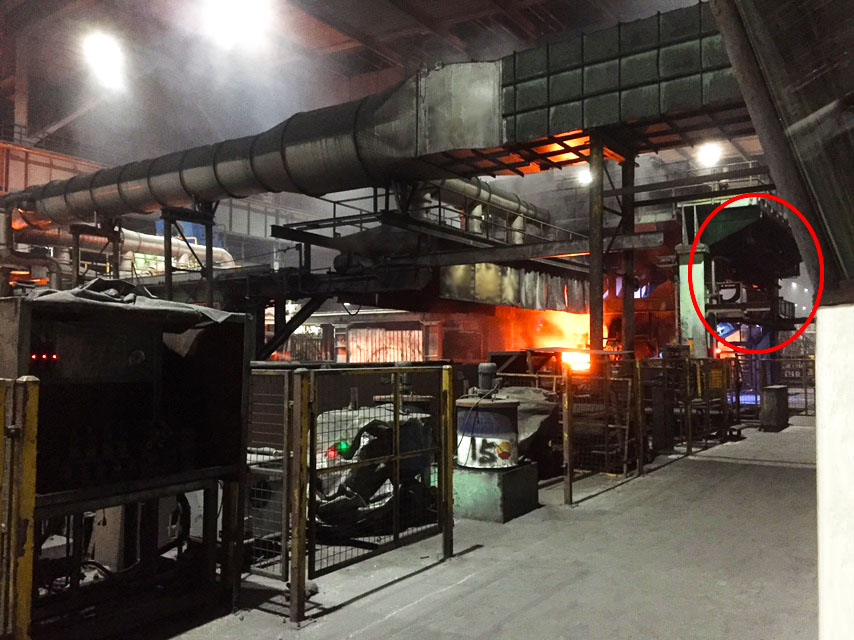

被测毛管长度范围为5000~11000mm,长度差值为6000mm,长度测量精度可达到±10mm在测量位置毛管的一端靠近精轧机入口,另一端根据毛管长度不同位置不同。为精确测量毛管的长度,本设备采用3台工业相机相机进行测量。
长度测量时,在毛管翻入测量位置过程中随着毛管与相机距离的靠近,长度尺寸有一个渐变的过程。当翻入测量位置后,毛管有几秒钟的停顿,系统将自动选择毛管停顿状态下的长度尺寸作为测量结果。

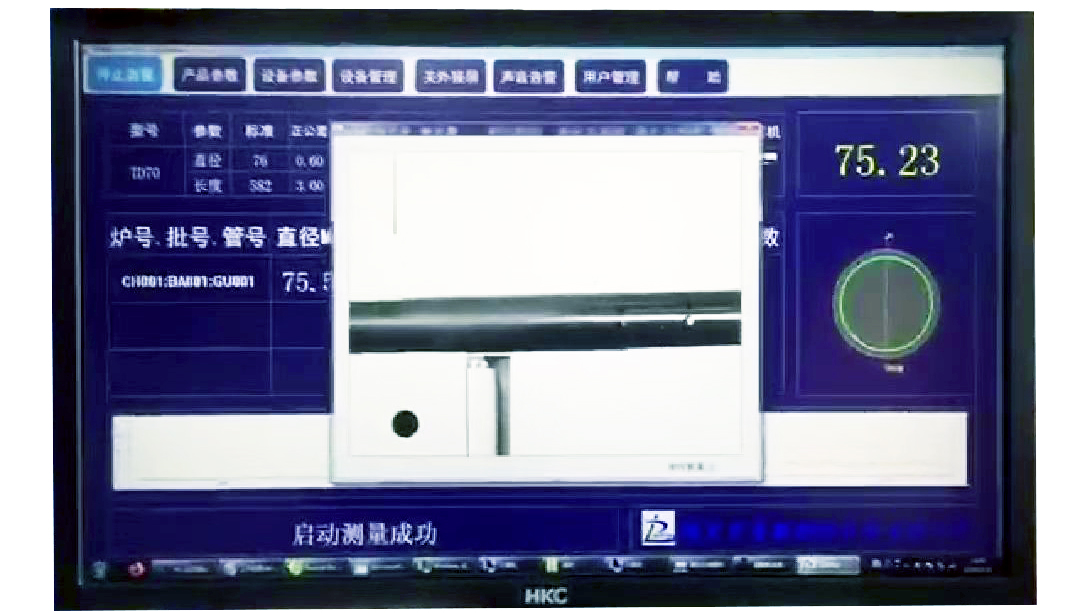

该设备还可看到工业相机拍摄的实时钢管图像。
测量仪的优点
本测量属于非接触测量,不会发生传统测量尺在反复测量使用后出现机械磨损,损失测量精度的情况;测量精准,实时性好。相对于其他方式测量仪精度更高;没有辐射污染。控制周期可调,测量参数可调整,能适应多种工程领域测量需求。
基于机器视觉法的测径测长仪,可应用于多种管材、棒材等的生产线中,用于尺寸的在线检测,同时在遇到不合格品时,及时给予声光报警提示。有了智能测量仪的加入,让测量变的简单、快速,让不合格品无处可逃。
